对比图
型号 5-102618-6 90130-1116 90130-1216

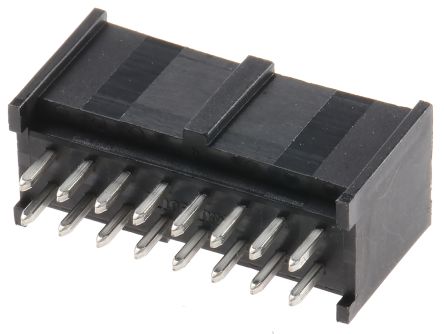

描述 CONN HEADER VERT .100 16POS 15AUMOLEX 90130-1116 线至板连接器, 带护罩, C-Grid III 90130系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排MOLEX 90130-1216 线至板连接器, 垂直, C-Grid III 90130系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 Tyco Electronics (泰科) Molex (莫仕) Molex (莫仕)
分类 线对板连接器线对板连接器
安装方式 - Through Hole Through Hole
引脚间距 - 2.54 mm 2.54 mm
触点数 - 16 16
极性 - Male Male
触点电镀 - Tin Gold
额定电压(DC) - 350 V 350 V
额定电压(AC) - - 350 V
额定电流 - 3 A 3 A
绝缘电阻 - 1.00 GΩ 5.00 GΩ
排数 2 2 2
灼热丝测试标准 - Non-Compliant Non-Compliant
无卤素状态 - Not Low Halogen Not Low Halogen
方向 - Vertical Vertical
电路数 - 16 16
针脚数 16 16 16
接触电阻 - - 20.0 mΩ
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电压 - 350VAC, 350VDC 350VAC, 350VDC
易燃性等级 - UL 94 V-0 -
拔插次数 - 30 -
额定电流(Max) - 3A/触头 -
长度 - 23.0 mm 23.04 mm
宽度 - 9.75 mm 9.75 mm
高度 - 10.9 mm 10.9 mm
引脚间距 - 2.54 mm 2.54 mm
外壳颜色 - Black Black
颜色 Black Black Black
触点材质 - Brass Brass
材质 - - Polyester
工作温度 - -55℃ ~ 125℃ -55℃ ~ 125℃
外壳材质 - Polyester Polyester
产品生命周期 - Active Active
包装方式 Tray Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
