对比图
型号 FH12-22S-0.5SH(55) FH12-22S-0.5SH

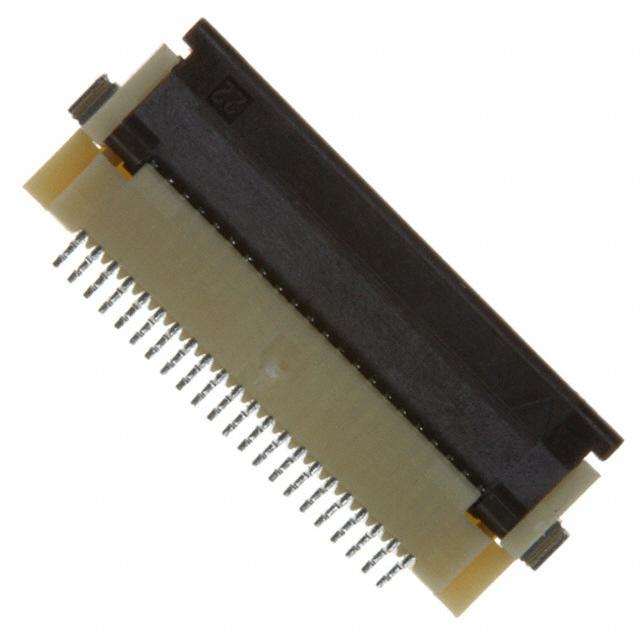

描述 Hirose FH12 系列 0.5 mm FPC/FFC 连接器FH12 系列 ZIF（零插入力）FPC/FFC 连接器，具有 0.5mm 节距。 这些 FPC 连接器具有单触式旋转 ZIF 执行器，易于操作。 执行器完全闭合后，可发出咬合咔哒声，以确认完成配接。 FH12 系列 FPC/FFC 连接器具有单触式 ZIF 旋转执行器，与带滑动锁定机制的型号相比，在印刷电路板上占用的空间较小，从而可实现高密度安装。 这些 FH12 系列 FPC/FFC 连接器提供底部触点配置 (FH12) 或顶部触点配置 (FH12A)。### 特点和优势单触式旋转 ZIF 执行器 接触咬合，以确认配接 印刷电路板节省空间的设计 支持高密度安装 顶部和底部安装触点配置 ### 应用适用于各种应用，如手机、GPS、笔记本电脑、数据终端、LCD TV、数码相机和摄影机及其他连接到 LCD 的小型手持式设备 ### 0.5mm FPC/FFC - Hirose0.5mm至1mm节距连接器对于FPC / FFC 0.5mm and 1mm Pitch Connectors For FPC/FFC
数据手册 --
制造商 Hirose Electric (广濑) Hirose Electric (广濑)
分类 连接器连接器
安装方式 Surface Mount Surface Mount
封装 - -
引脚间距 500 µm 500 µm
触点数 22 22
极性 Female -
触点电镀 Gold -
额定电流 0.5 A 0.5 A
绝缘电阻 >500MΩ @100VDC -
排数 1 -
针脚数 22 22
拔插次数 20 20
工作温度(Max) 85 ℃ -
工作温度(Min) -40 ℃ -
额定电压 50 V 50 V
长度 15.1 mm 14.1 mm
宽度 5.6 mm 5.60 mm
高度 2 mm 2.00 mm
封装 - -
引脚间距 500 µm 500 µm
外壳颜色 Beige Beige
触点材质 Phosphor Bronze Phosphor Bronze
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃
外壳材质 Plastic Plastic
产品生命周期 Active Obsolete
包装方式 Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant Non-Compliant
含铅标准 Lead Free Contains Lead
