对比图
型号 LT1170HVIT#PBF LT1170HVCT#PBF LT1170HVIT
描述 SEPIC 调节器，Linear TechnologyLinear Technology 系列 SEPIC 直流-直流转换器，可用于输出电压高于或低于输入电压的应用。 SEPIC（单端初级电感转换器）技术还让这些转换器可从正极输入电压产生负输出。 这些开关调节器包括如下功能，如多路输出、可编程电流限制、低电池检测和脉冲模式操作。SEPIC（单端初级电感转换器） ### 开关电压调节器，Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置：从降压（下降），升压（上压）、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器（一次侧和二次侧）提供解决方案，帮助更换背板型电源转换中使用的直流/直流砖型转换器。SEPIC 调节器，Linear TechnologyLinear Technology 系列 SEPIC 直流-直流转换器，可用于输出电压高于或低于输入电压的应用。 SEPIC（单端初级电感转换器）技术还让这些转换器可从正极输入电压产生负输出。 这些开关调节器包括如下功能，如多路输出、可编程电流限制、低电池检测和脉冲模式操作。SEPIC（单端初级电感转换器） ### 开关电压调节器，Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置：从降压（下降），升压（上压）、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器（一次侧和二次侧）提供解决方案，帮助更换背板型电源转换中使用的直流/直流砖型转换器。开关稳压器 LT1170 - 100kHz, 5A, 2.5A and 1.25A High Efficiency Switching Regulators
数据手册 ---
制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) Linear Technology (凌力尔特)
分类 稳压芯片稳压芯片DC/DC转换器
安装方式 Through Hole Through Hole Through Hole
引脚数 5 5 -

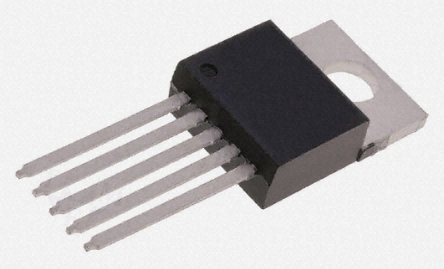

封装 TO-220-5 TO-220-5 TO-220-5
输出接口数 1 1 -
输出电压 1.25V ~ 60V 3.75 V -
输出电流 5 A 5 A -
开关频率 100 kHz 100 kHz -
输入电压(Max) 60 V 60 V 60 V
输入电压(Min) 3 V 3 V 3 V
输出电压(Max) 75 V 60 V -
输出电压(Min) 1.244 V 1.244 V -
输出电流(Max) 11 A 11 A -
输出电流(Min) 4 A 4 A -
输出功率(Max) 100 w 100 w -
工作温度(Max) 100 ℃ 100 ℃ -
工作温度(Min) -40 ℃ 0 ℃ -
电源电压 3 V 3 V -
输入电压 3V ~ 60V 3V ~ 60V -
频率 - 100 kHz -
电源电压(DC) - 60.0V (max) -
针脚数 - 5 -
静态电流 - 6 mA -
长度 15.75 mm 15.75 mm -
宽度 10.541 mm 10.541 mm -
高度 4.572 mm 4.572 mm 4.57 mm
封装 TO-220-5 TO-220-5 TO-220-5
工作温度 -40℃ ~ 100℃ (TJ) 0℃ ~ 100℃ (TJ) -
产品生命周期 Active Active Unknown
包装方式 Tube Cut Tape (CT) Bulk
RoHS标准 RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
