对比图
型号 ESDALC5-1BM2 ESDALC5-1BT2 PESD5V0V1BL,315

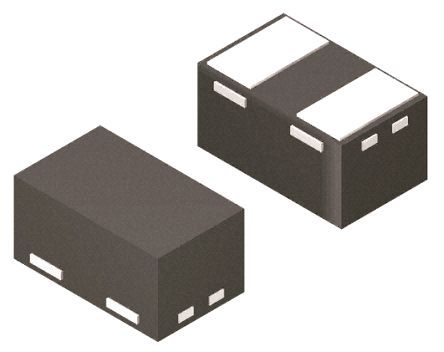

描述 STMICROELECTRONICS ESDALC5-1BM2 静电保护装置, 17.5 V, SOD-882, 2 引脚, 150 WSTMICROELECTRONICS ESDALC5-1BT2 静电保护装置, 17.5 V, SOD-882T, 2 引脚, 150 WPESD5V0V1BL 系列 12.5 V 11 pF 双向 ESD 保护 二极管 - SOD-882
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) NXP (恩智浦)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 SOD-882-2 SOD-882 SOD-882
电容 30 pF 30 pF 13 pF
击穿电压 5 V - 5.8 V
通道数 1 - 1
钳位电压 17.5 V 17.5 V 12.5 V
脉冲峰值功率 150 W 150 W 45 W
最小反向击穿电压 5.8 V 5.8 V 5.8 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
电路数 1 1 -
针脚数 2 2 -
耗散功率 150 W 150 W -
高度 0.45 mm 0.35 mm 0.47 mm
封装 SOD-882-2 SOD-882 SOD-882
长度 1.05 mm 1.05 mm -
宽度 0.65 mm 0.65 mm -
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TA)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
军工级 Yes - -
ECCN代码 EAR99 EAR99 -
