对比图

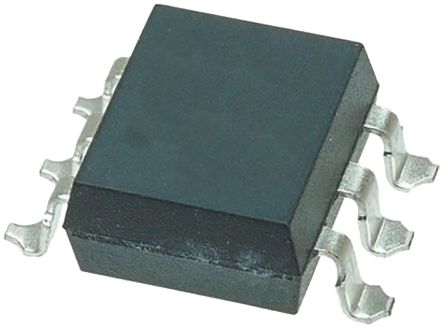

描述 CNY17/4N25/4N35 系列光耦合器Lite-On 的一系列单通道光耦合器，带光电晶体管输出。这些 6 引脚设备可允许接入光电晶体管基座且提供从 20% 到 160% 的最小电流传输率范围。该系列包括通孔和表面安装封装选项。 **隔离电压：** 4N26 和 4N36 系列 1.5 kV 4N25 系列 2.5 kV 4N35 系列 3.55 kV CNY-17 系列 5 kV ### 光耦合器，Lite-OnCNY17F-2光耦合器，晶体管输出，Lite-On### 光耦合器，Lite-On
数据手册 ---
制造商 LiteOn (光宝) LiteOn (光宝) LiteOn (光宝)
分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器
安装方式 Surface Mount Through Hole Surface Mount
引脚数 6 6 4
封装 SMD-6 DIP-6 SMD-4
上升/下降时间 5 µs 5 µs 4µs, 3µs
输入电压(DC) 1.45 V 1.45 V 1.20 V
输出电压 ≤70.0 V ≤70.0 V ≤35.0 V
电路数 1 1 1
通道数 1 1 1
针脚数 6 - 4
正向电压 1.45 V 1.45 V 1.2 V
耗散功率 250 mW 250 mW 200 mW
上升时间 5 µs 5 µs 4 µs
隔离电压 5000 Vrms 5000 Vrms 5000 Vrms
正向电流 60 mA 60 mA 50 mA
输出电压(Max) 70 V 70 V 35 V
输入电流(Min) 60 mA 60 mA 50 mA
正向电压(Max) 1.65 V 1.65 V 1.4 V
正向电流(Max) 60 mA 60 mA 50 mA
下降时间 5 µs 5 µs 3 µs
下降时间(Max) 10 µs 10 µs 18 µs
上升时间(Max) 10 µs 10 µs 18 µs
工作温度(Max) 100 ℃ 100 ℃ 110 ℃
工作温度(Min) -55 ℃ -55 ℃ -30 ℃
耗散功率(Max) 250 mW 250 mW 200 mW
封装 SMD-6 DIP-6 SMD-4
宽度 - - 6.5 mm
工作温度 -55℃ ~ 100℃ -55℃ ~ 100℃ -30℃ ~ 110℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - - EAR99
