对比图
型号 B82476A1104M DO3316P-104MLB UP2B-101-R

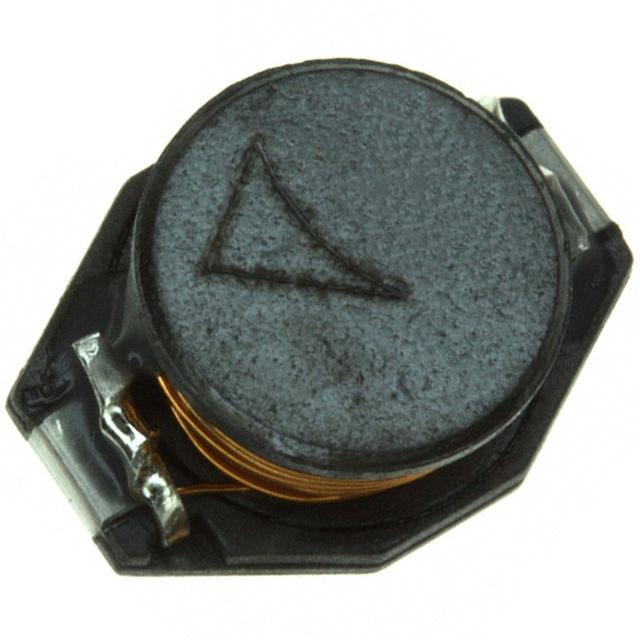

描述 EPCOS B82476A1104M 表面贴装功率电感器, B82476A1系列, 100 µH, ± 10%, 绕线, 0.23 ohm, 1.3 ACOILCRAFT DO3316P-104MLB 表面贴装功率电感器, DO3316P系列, 100 µH, ± 20%, 非屏蔽, 0.28 ohm, 1.3 ACOILTRONICS UP2B-101-R 表面贴装功率电感器, UNI-PAC UP2B系列, 100 µH, ± 20%, 非屏蔽, 0.2707 ohm, 1.2 A
数据手册 ---
制造商 Epcos (爱普科斯) Coilcraft (线艺) Cooper Bussmann (库柏)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装 12.95mm x 9.4mm x 5.08mm 12.95mm x 9.4mm x 5.21mm 13.97mm x 10.41mm x 6mm
额定电流 1.3 A 1.3 A 0.95 A
容差 ±20 % 20 % ±20 %
电感 100 µH 100 µH 100 µH
自谐频率 20.0 MHz 9 MHz -
电阻 230 mΩ - -
共振频率 20.0 MHz - -
屏蔽 No - No
电感公差 ±10 % ±20 % ±20 %
测试频率 100 kHz 100 kHz 100 kHz
电阻(DC） ≤230 mΩ 280 mΩ ≤270.7 mΩ
工作温度(Max) 150 ℃ 85 ℃ -
工作温度(Min) 55 ℃ -40 ℃ -
电阻(DC Max) 0.23 Ω 0.28 Ω 0.2707 Ω
产品系列 - do3316p -
长度 12.95 mm 12.95 mm 13.97 mm
宽度 9.4 mm 9.4 mm 10.41 mm
高度 5.08 mm 5.21 mm 6 mm
封装 12.95mm x 9.4mm x 5.08mm 12.95mm x 9.4mm x 5.21mm 13.97mm x 10.41mm x 6mm
工作温度 -55℃ ~ 150℃ - -40℃ ~ 85℃
包装方式 Cut Tape (CT) Cut Tape (CT) Cut Tape (CT)
产品生命周期 - Active Unknown
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
