对比图

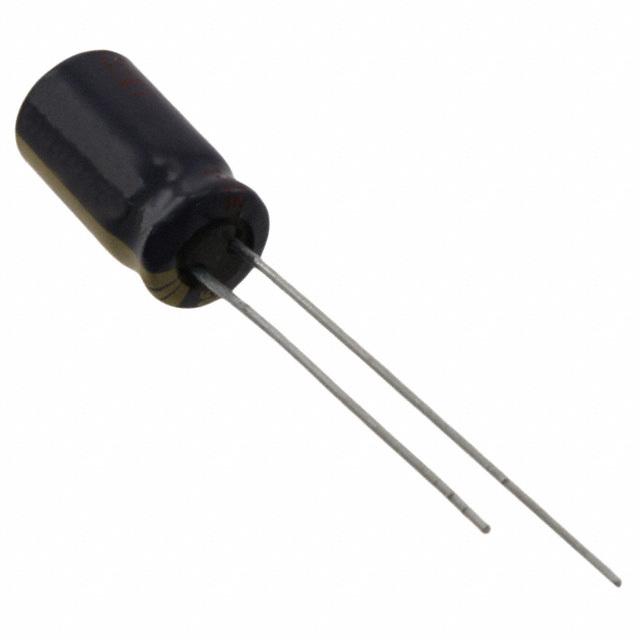

型号 UPW1J390MED UPW1J390MED1TD EEU-FC1J390
描述 PW 系列径向 50 至 450VPW 铝电解电容器比 PM 系列更小的外壳尺寸和更低的阻抗 低阻抗和高可靠性，可耐受 2000 小时至 8000 小时 额定电压范围：6.3 至 450V ### 径向 105°CNICHICON UPW1J390MED1TD 铝电解电容, 39uF, 63V, 径向引线Cap Aluminum Lytic 39uF 63V 20% (6.3 X 15mm) Radial 2.5mm 330mA 1000H 105℃ Bulk
数据手册 ---
制造商 Nichicon (尼吉康) Nichicon (尼吉康) Panasonic (松下)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN 纸带和纸轮 Radial, CAN
引脚间距 2.5 mm 2.5 mm 2.5 mm
额定电压(DC) 63 V 63.0 V 63.0 V
电容 39 µF 39 µF 39 µF
等效串联电阻(ESR) 1.40 Ω 1.4 Ω -
容差 ±20 % ±20 % ±20 %
纹波电流 330 mA 330 mA 330 mA
纹波电流(高频) 99mA @120Hz 99mA @120Hz -
纹波电流(低频) 330mA @100kHz 330mA @100kHz -
工作温度(Max) 105 ℃ 105 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
额定电压 63 V 63 V 63 V
工作电压 63 VDC - -
产品系列 UPW - -
高度 15 mm 15 mm 15 mm
直径 6.30 mm 6.30 mm 6.30 mm
封装 Radial, CAN 纸带和纸轮 Radial, CAN
引脚间距 2.5 mm 2.5 mm 2.5 mm
长度 15 mm - 15.0 mm
介质材料 Aluminum Electrolytic Aluminum Electrolytic Aluminum Electrolytic
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Active Active Unknown
包装方式 Bulk Tape & Reel (TR) Bulk
寿命（小时） 2000 h 2000h @105℃ 1000h @105℃
最小包装 2000 - -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 2015/12/17 -
REACH SVHC标准 - - No SVHC
ECCN代码 - - EAR99
HTS代码 - - 8532220040
