对比图

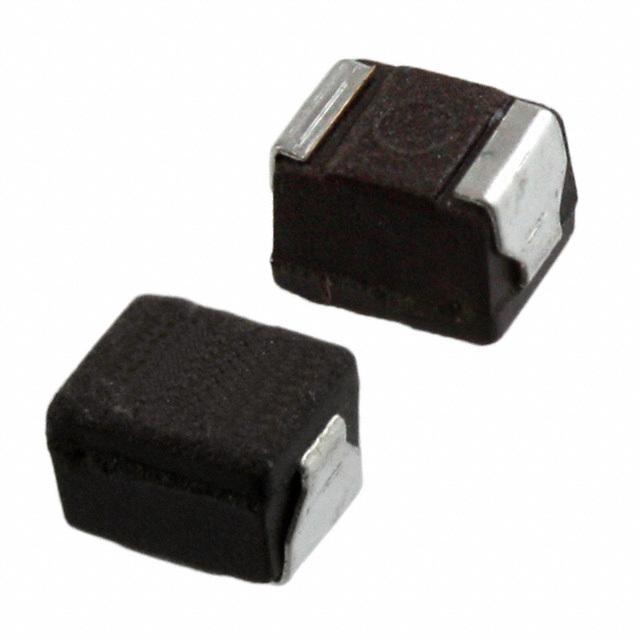

型号 B82422H1334K B82422H1334K000 ELJ-PA331KF
描述 EPCOS B82422H1334K 表面贴装高频电感器, B82422H系列, 330 µH, ± 10%, 1210 [3225 公制], 4.5 MHz, 13 ohmEPCOS B82422H1334K000 表面贴装高频电感器, B82422H系列, 330 µH, ± 10%, 1210 [3225 公制], 4.5 MHz, 13 ohmInductor Power Chip Molded Wirewound 330uH 10% 796kHz 20Q-Factor Ferrite 50mA 16Ω DCR 1210 T/R
数据手册 ---
制造商 Epcos (爱普科斯) Epcos (爱普科斯) Panasonic (松下)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装(公制) 3225 3225 3225
封装 1210 1210 1210
额定电流 90 mA 90.0 mA 50 mA
容差 - ±10 % ±10 %
电感 330 µH 330 µH 330 μH
自谐频率 4.5 MHz 4.50 MHz 3 MHz
Q值 20.0 20.0 20.0
电阻 13.0 Ω - 16.0 Ω
共振频率 4.50 MHz - 3.00 MHz
屏蔽 No - No
测试频率 796 kHz - 796 kHz
电阻(DC） ≤13.00 Ω - ≤16 Ω
电感公差 ±10 % ±10 % -
额定电流(DC) 90 mA 90 mA -
电阻(DC Max) 13 Ω 13 Ω -
长度 3.2 mm 3.2 mm 3.20 mm
宽度 2.5 mm 2.5 mm 2.5 mm
高度 2 mm 2.2 mm 2.20 mm
封装(公制) 3225 3225 3225
封装 1210 1210 1210
工作温度 -55℃ ~ 150℃ - -20℃ ~ 85℃
产品生命周期 - Active Unknown
包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 -
