对比图

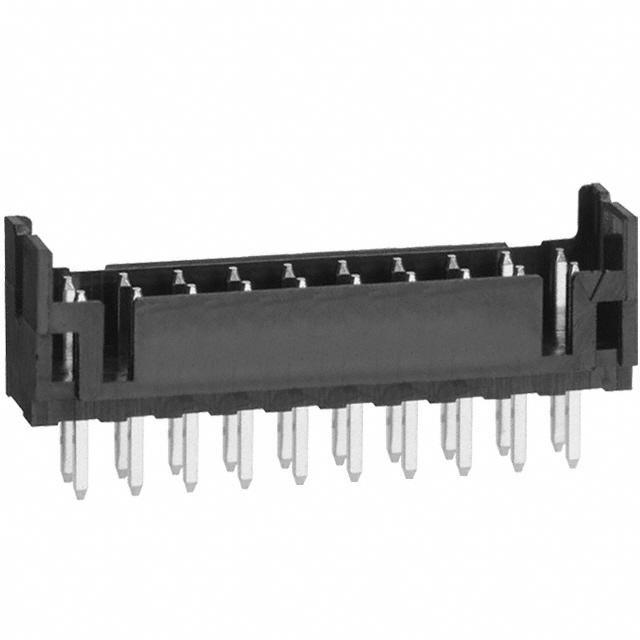

型号 DF11-20DP-2DSA(01) DF11-20DP-2DSA(08) DF11-20DP-2DSA(24)
描述 线至板连接器, 2 mm, 20 触点, 针座, DF11 Series, 通孔安装, 2 排线至板连接器, 2 mm, 20 触点, 针座, DF11 Series, 通孔安装, 2 排UL94V-0 板通孔直径 0.8mm ### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器板对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - ThroughHole -
引脚间距 2.00 mm - 2.00 mm
触点数 20 20 20
极性 Male Male Male
触点电镀 Gold Tin Tin
绝缘电阻 1000MΩ @500VDC 1000MΩ @500VDC 1000 MΩ
排数 2 2 2
针脚数 20 20 20
接触电阻 <30mΩ @100mA <30mΩ @100mA <30mΩ @100mA
额定电流 2 A - 2 A
易燃性等级 - - UL 94 V-0
拔插次数 - - 30
额定电压 250 V - 250 V
长度 22 mm 22 mm 22.0 mm
宽度 5 mm 5 mm 5 mm
高度 6.6 mm 6.6 mm 6.6 mm
封装 - ThroughHole -
引脚间距 2.00 mm - 2.00 mm
颜色 Black Black Black
触点材质 Brass Brass Brass
外壳颜色 Black - Black
材质 - - Polyamide (PA)
工作温度 -30℃ ~ 85℃ - -30℃ ~ 85℃
外壳材质 Plastic - Plastic
产品生命周期 Active Active Active
包装方式 Bulk Bulk Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2014/06/16
ECCN代码 EAR99 - -
