对比图
型号 97-3102A-14S-7S CA3102E14S-7SBF80-05 CA3102E14S-7SBA232

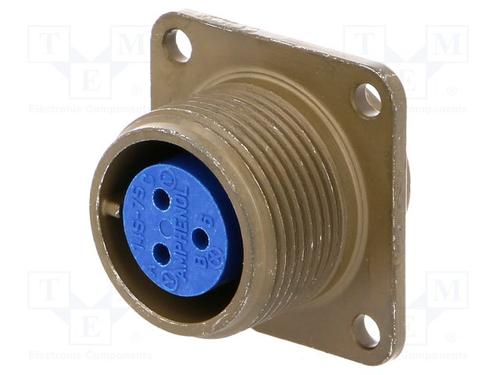

描述 AMPHENOL 97-3102A-14S-7S 圆形连接器, 97 Series, MIL-DTL-5015 Series Equivalent, 盒式安装插座, 3 触点, 焊接插座, 螺纹, 14S-7ITT CANNON CA3102E14S-7SBF80-05 圆形连接器, CA-B Series, MIL-DTL-5015 Series Equivalent, 盒式安装插座, 3 触点, 压接插座, 反向卡口, 14S-7ITT CANNON CA3102E14S-7SBA232 圆形连接器, CA-B Series, MIL-DTL-5015 Series Equivalent, 盒式安装插座, 3 触点, 焊接插座, 反向卡口, 14S-7
数据手册 ---
制造商 Amphenol (安费诺) ITT Corporation (ITT电子) ITT Corporation (ITT电子)
分类 圆形连接器圆形连接器圆形连接器
安装方式 Solder, Panel - -
引脚数 3 - -
封装 Metal - -
触点数 3 3 3
极性 Female - -
线规 16.0 AWG - -
触点电镀 Silver - -
额定电压(DC) 700 V - -
额定电流 13 A - -
针脚数 3 - -
额定电压 700VDC, 500VAC 700VDC, 500VAC 700VDC, 500VAC
绝缘电阻 - 1000 MΩ 1000 MΩ
拔插次数 - 500 500
额定电流(Max) - 22 A 22 A
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -55 ℃ -55 ℃
接触电阻(Max) - 6 mΩ 6 mΩ
长度 24.21 mm - -
宽度 30.15 mm - -
高度 30.15 mm 30 mm 30 mm
封装 Metal - -
颜色 Gray, Olive - -
触点材质 Brass, Copper Alloy Copper Alloy Copper Alloy
工作温度 -55℃ ~ 125℃ - -
外壳材质 Aluminum - -
外壳颜色 - Olive Drab Black
产品生命周期 Active - -
包装方式 Bulk Bulk -
RoHS标准 Non-Compliant Non-Compliant RoHS Compliant
REACH SVHC标准 No SVHC - -
军工级 Yes Yes Yes
REACH SVHC版本 2014/12/17 - -
