对比图

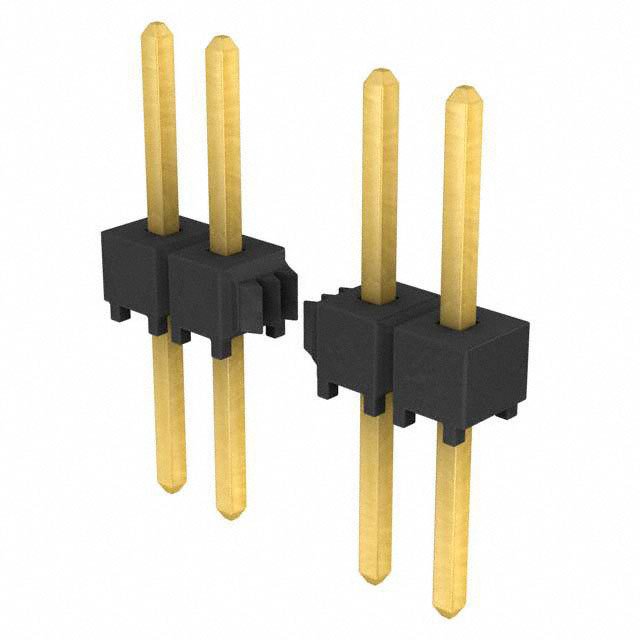

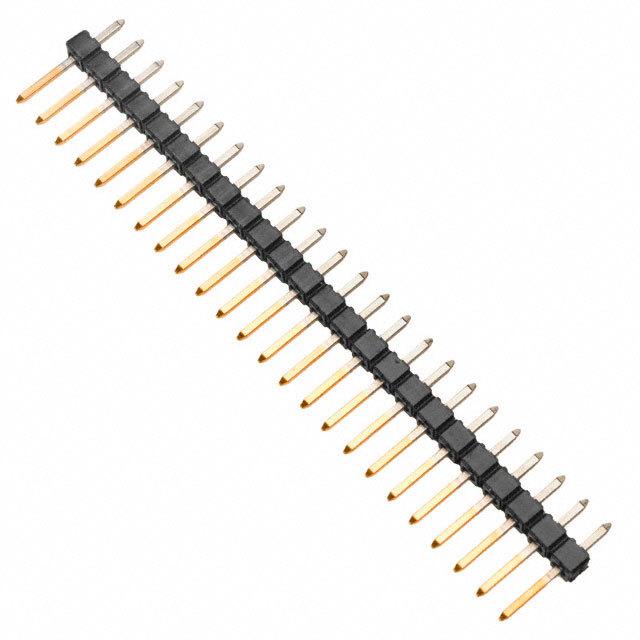

型号 TSW-124-26-F-S TSW-124-26-G-S 22-28-4245
描述 SAMTEC TSW-124-26F-S Board-To-Board Connector, 2.54mm, 24Contacts, Header, TSW Series, Through Hole, 1RowsSAMTEC TSW-124-26G-S Board-To-Board Connector, 2.54mm, 24Contacts, Header, TSW Series, Through Hole, 1Rows2.54毫米（ .100 ）间距KK®头，分离式，立式， 24电路， 0.38μm （ 15μ ），金（Au ）选择性镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm (.100) Pitch KK® Header, Breakaway, Vertical, 24 Circuits, 0.38μm (15μ) Gold (Au) Selective Plating, Mating Pin Length 7.49mm (.295)
数据手册 ---
制造商 Samtec (申泰电子) Samtec (申泰电子) Molex (莫仕)
分类 板对板连接器板对板连接器插头插座
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 24 24 24
极性 Male Male Male
触点电镀 Gold Gold Gold
排数 1 1 1
额定电流 - - 4.00 A
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Not Low Halogen
方向 - - Vertical
电路数 - - 24
针脚数 - 24 24
额定电流(Max) - 6.3A/触头 -
工作温度(Max) - 125 ℃ -
工作温度(Min) - -55 ℃ -
额定电压(Max) - 550 VAC -
引脚间距 2.54 mm 2.54 mm 2.54 mm
长度 - 61.0 mm 61.0 mm
宽度 - 2.54 mm 2.49 mm
高度 - 8.38 mm 2.29 mm
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
外壳颜色 - Black Black
外壳材质 - Plastic Nylon
颜色 - Black -
工作温度 - -55℃ ~ 125℃ -
产品生命周期 Active Active Active
包装方式 - Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 2015/06/15 -
含铅标准 - Lead Free Lead Free
