对比图

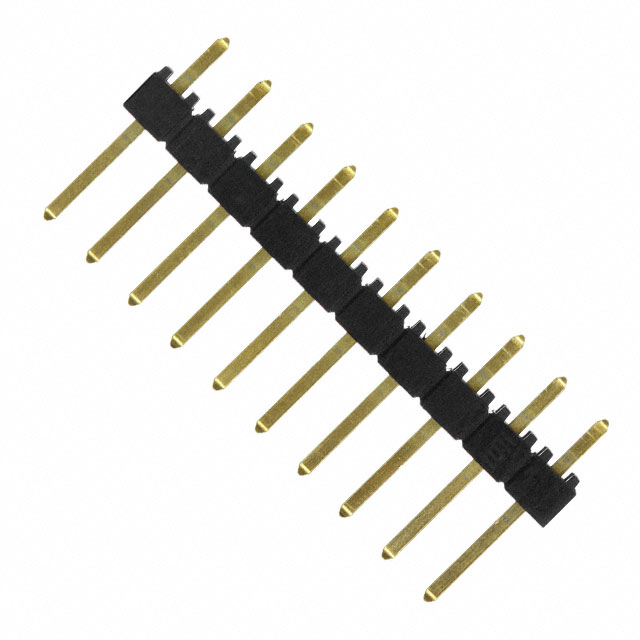

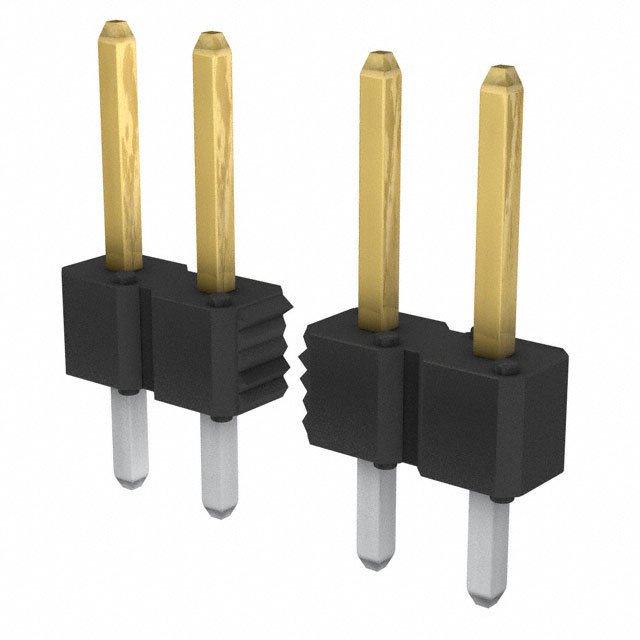

型号 77311-118-10LF TSW-110-26-S-S M20-9991046
描述 AMPHENOL FCI 77311-118-10LF 板至板连接, 垂直, BergStik 77311系列, 10 触点, 针座, 2.54 mm, 焊接, 1 排2.54mm 方针HARWIN M20-9991046 板至板连接, M20系列, 10 触点, 针座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 FCI Electronics (法马通) Samtec (申泰电子) Harwin
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 - 2.54 mm 2.54 mm
触点数 10 10 10
极性 Male Male Male
触点电镀 Gold Gold Tin
排数 1 1 1
针脚数 10 10 10
额定电流(Max) - 6.3A/触头 3A/触头
工作温度(Max) - 125 ℃ 105 ℃
工作温度(Min) - -55 ℃ -40 ℃
额定电压(Max) - 550 VAC -
额定电压(AC) - - 750 V
额定电流 3.00 A - 3 A
绝缘电阻 5.00 GΩ - 10000 MΩ
接触电阻 - - 20 mΩ
拔插次数 - - 50
接触电阻(Max) - - 20 mΩ
易燃性等级 UL 94 V-0 - -
长度 25.4 mm 25.4 mm 25.4 mm
宽度 2.4 mm 2.54 mm 2.54 mm
高度 8.38 mm 8.38 mm 8.64 mm
封装 - - -
引脚间距 - 2.54 mm 2.54 mm
外壳颜色 Black Black Black
颜色 Black Black Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -65℃ ~ 125℃ -55℃ ~ 125℃ -40℃ ~ 105℃
外壳材质 - Plastic -
材质 Thermoplastic - -
产品生命周期 - Discontinued at Digi-Key Active
包装方式 - Bulk -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/12/17
