对比图

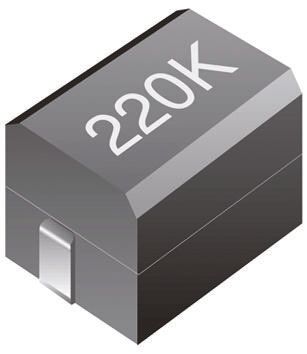

型号 CM322522-220KL PM20-220K MCNL322522B2-220K
描述 BOURNS CM322522-220KL 表面贴装高频电感器, CM322522系列, 22 µH, ± 10%, 1210 [3225 公制], 25 MHz, 3.7 ohm1210 22uH ±10% 110mA1210 22uH ±10% 110mA
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Multicomp
分类 贴片电感电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装(公制) 3225 3225 3225
封装 1210 1210 1210
额定电流 105 mA 110 mA 110 mA
容差 ±10 % ±10 % -
电感 22 µH 22.0 µH 22 µH
自谐频率 25 MHz 25 MHz 23 MHz
Q值 30.0 30 30.0
电阻 3.70 Ω - -
共振频率 25.0 MHz - 20.0 MHz
电感公差 ±10 % ±10 % ±10 %
测试频率 2.52 MHz 2.52 MHz -
电阻(DC） 3.7 Ω ≤4 Ω 3.7 Ω
额定电流(DC) 105 mA - 110 mA
工作温度(Max) 100 ℃ - -
工作温度(Min) -40 ℃ - -
电阻(DC Max) 3.7 Ω - 3.7 Ω
长度 3.2 mm 3.20 mm 3.2 mm
宽度 2.5 mm 2.50 mm 2.5 mm
高度 2.2 mm 2.20 mm -
封装(公制) 3225 3225 3225
封装 1210 1210 1210
工作温度 -40℃ ~ 125℃ -55℃ ~ 125℃ -
产品生命周期 Active Obsolete -
包装方式 Tape & Reel (TR) Tape, Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2016/06/20 - -
ECCN代码 EAR99 - -
HTS代码 8504508000 - -
