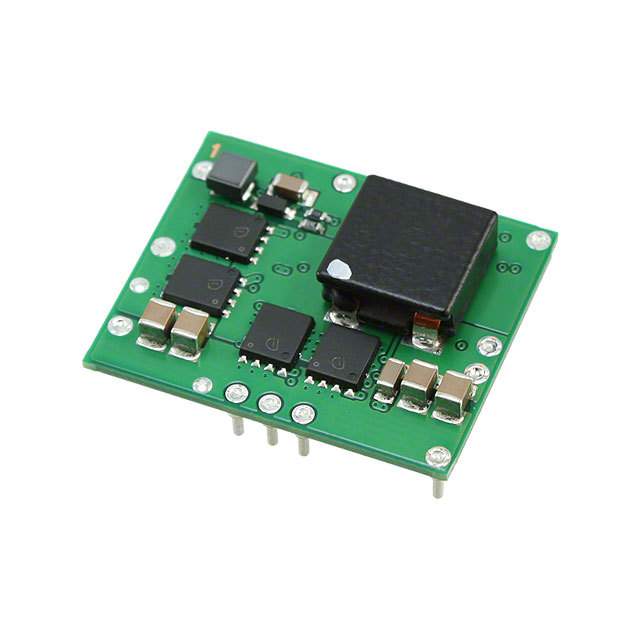

PTH05030WAD和PTH05030WAH

对比图

型号 PTH05030WAD PTH05030WAH PTH05030WAZT

描述 30 -A ， 5 - V输入非隔离宽输出调节电源模块 30-A, 5-V Input Non-Isolated Wide-Output Adjust Power Modules30 -A ， 5 - V输入非隔离宽输出调节电源模块 30-A, 5-V Input Non-Isolated Wide-Output Adjust Power Modules30 -A ， 5 - V输入非隔离宽输出调节电源模块 30-A, 5-V Input Non-Isolated Wide-Output Adjust Power Modules

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Through Hole Through Hole Surface Mount

引脚数 13 13 13

封装 DIP-13 DIP-13 SMD-13

电源电压(DC) 5.00 V 5.00 V 5.00 V

输出接口数 1 1 1

输入电压(DC) 4.50V ~ 5.50V 4.50V ~ 5.50V 4.50V ~ 5.50V

输出电压 0.8V ~ 3.6V 0.8V ~ 3.6V 0.8V ~ 3.6V

输出电流 30 A 30 A 30 A

调节输出数 1 1 1

拓扑结构 Buck Buck Buck

输入电压(Max) 5.5 V 5.5 V 5.5 V

输入电压(Min) 4.5 V 4.5 V 4.5 V

输出电流(Max) 30 A 30 A 30 A

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

输入电压 4.5V ~ 5.5V 5 V 4.5V ~ 5.5V

输入电压(DC Max) - 5.5 V -

输入电压(DC Min) - 4.5 v -

输出电压(Max) - 3.6 V -

输出电压(Min) - 800 mV -

输出功率(Max) - 108 W -

额定功率(Max) - 108 W -

高度 8.75 mm 9 mm 8.75 mm

封装 DIP-13 DIP-13 SMD-13

长度 - 34.8 mm -

宽度 - 28.45 mm -

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Tray Tray Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 - 2015/06/15 -
