对比图
型号 5748481-5 L17HTHAS4R1C L77HDA26SD1CH4R

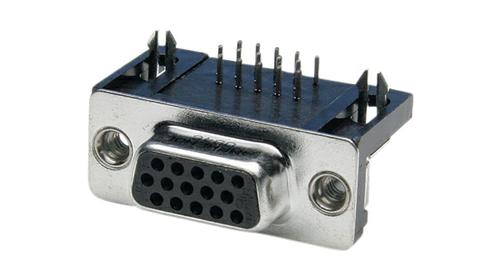

描述 AMP FROM TE CONNECTIVITY 5748481-5 连接器, D-SUBAMPHENOL L17HTHAS4R1C 连接器, D sub, 堆叠式, 高密, HTH系列, DA, 插座, 26 触点, 钢主体, 通孔安装AMPHENOL L77HDA26SD1CH4R 连接器, D sub, 堆叠式, 高密, HD系列, DA, 插座, 26 触点, 钢主体, 通孔安装
数据手册 ---
制造商 TE Connectivity (泰科) Amphenol (安费诺) Amphenol (安费诺)
分类 D-Sub连接器D-Sub连接器D-Sub连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - throughHole
引脚间距 2.29 mm - -
触点数 26 26 26
极性 Female Female Female
额定电流 2 A 3 A 3 A
绝缘电阻 5000 Ω 5000 MΩ 5000 MΩ
排数 3 3 3
针脚数 26 26 26
拔插次数 500 600 0
额定电流(Max) - 5 A 3 A
工作温度(Max) - 150 ℃ 125 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电压(Max) - 600 VAC 250 VAC
额定电压 125 V 300 V 600 V
接触电阻(Max) 15 mΩ 10 mΩ 10 mΩ
工作电压(Max) - 600 VAC -
触点电镀 Gold, Tin, Tin over Nickel - -
方向 Right Angle - -
易燃性等级 UL 94 V-0 - -
高度 12.5 mm 12.55 mm 12.55 mm
封装 - - throughHole
长度 39.2 mm - -
宽度 20.96 mm - -
引脚间距 2.29 mm - -
触点材质 Phosphor Bronze Copper Alloy Phosphor Bronze
工作温度 -55℃ ~ 105℃ -55℃ ~ 150℃ -55℃ ~ 125℃
外壳颜色 Black - -
颜色 Black - -
材质 Metal - -
外壳材质 Thermoplastic - -
包装方式 Tray Tray Tray
产品生命周期 Superseded - -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2014/12/17 -
ELV标准 Compliant - -
ECCN代码 EAR99 - EAR99
HTS代码 8536694040 - -
