对比图

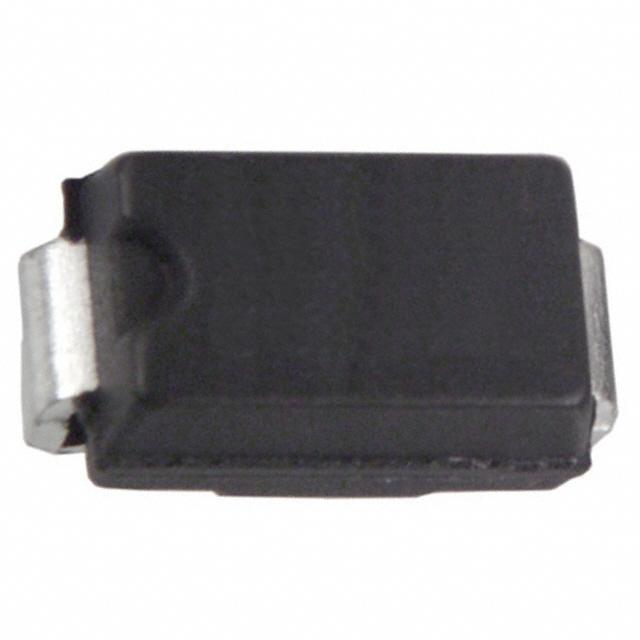

型号 SMAJ51A SMAJ51A-13-F SMBJ51A
描述 SMAJ瞬态电压抑制二极管系列 SMAJ Transient Voltage Suppressor Diode SeriesSMAJ51A-13-F 编带SMBJ 系列 600 W 51 V 单向 表面贴装 TVS 二极管 - DO-214AA
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Diodes (美台) Fairchild (飞兆/仙童)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 DO-214AC-2 SMA DO-214AA
额定电压(DC) - - 51.0 V
额定功率 - 400 W 600 W
击穿电压 - 56.7 V 56.7 V
电路数 1 1 1
钳位电压 82.4 V 82.4 V 82.4 V
测试电流 1 mA 1 mA 1 mA
最大反向击穿电压 62.7 V - 62.7 V
脉冲峰值功率 400 W 400 W 600 W
最小反向击穿电压 56.7 V 56.7 V 56.7 V
击穿电压 56.7 V 56.7 V 56.7 V
工作温度(Max) 150 ℃ - 150 ℃
工作温度(Min) -55 ℃ - -55 ℃
工作电压 3.5 V - -
针脚数 2 - -
工作结温 -55℃ ~ 150℃ - -
电容 - 190 pF -
正向电压 - 3.5 V -
耗散功率 - 400 W -
最大反向电压（Vrrm） - 51V -
长度 4.5 mm 4.6 mm 4.75 mm
宽度 2.79 mm - 3.95 mm
高度 2.29 mm - 2.45 mm
封装 DO-214AC-2 SMA DO-214AA
工作温度 -55℃ ~ 150℃ -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 2016/06/20 - 2015/06/15
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8541100080 - -
