对比图
型号 PIC16C77-04I/L PIC16C77-04E/L PIC16F77-I/L
描述 PIC16 系列 376 B RAM 8 K x 14位 EPROM 8位 CMOS 微控制器 - PLCC-448位CMOS微控制器与A / D转换器 8-Bit CMOS Microcontrollers with A/D ConverterMICROCHIP PIC16F77-I/L 微控制器, 8位, 闪存, PIC16F, 20 MHz, 14 KB, 368 Byte, 44 引脚, LCC
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 8位微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 44 44 44

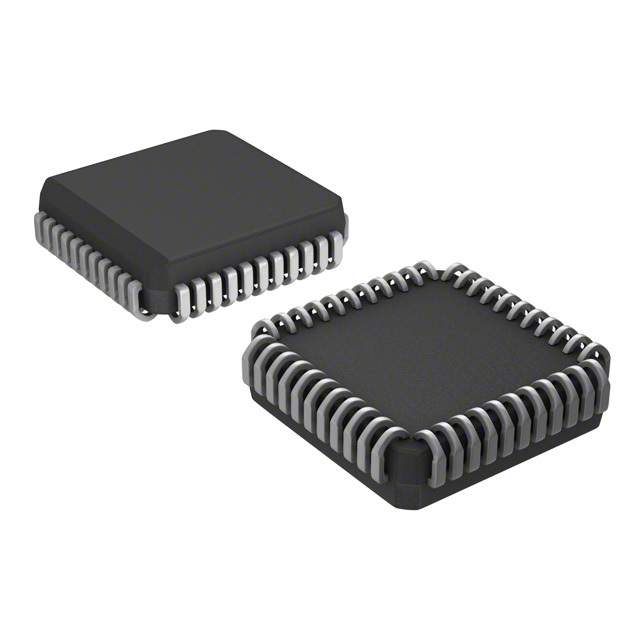

封装 PLCC-44 PLCC-44 PLCC-44
频率 4 MHz - 20 MHz
电源电压(DC) 5.00 V, 6.00 V (max) 5.00 V, 6.00 V (max) 5.00 V, 5.50 V (max)
时钟频率 4.00 MHz 4.00MHz (max) 20.0 MHz
RAM大小 368 B 368 x 8 368 B
耗散功率 1000 mW - 1000 mW
I/O引脚数 33 33 33
存取时间 4.00 µs 4.00 µs 20.0 µs
内核架构 PIC PIC PIC
内核子架构 PIC16 PIC16 PIC16
模数转换数(ADC) 1 - 1
工作温度(Max) 85 ℃ - 85 ℃
工作温度(Min) -40 ℃ - -40 ℃
耗散功率(Max) 1000 mW - 1000 mW
电源电压 2.5V ~ 6V - 4V ~ 5.5V
电源电压(Max) 6 V 6 V 5.5 V
电源电压(Min) 4 V 4 V 4 V
工作电压 - - 2V ~ 5.5V
针脚数 - - 44
位数 - - 8
FLASH内存容量 - - 14 KB
内存容量 - - 8000 B
输入/输出数 - - 33 Input
长度 16.59 mm - 16.66 mm
宽度 16.59 mm - 16.66 mm
高度 3.87 mm - 3.68 mm
封装 PLCC-44 PLCC-44 PLCC-44
工作温度 -40℃ ~ 85℃ -40℃ ~ 125℃ (TA) -40℃ ~ 85℃
产品生命周期 Unknown Unknown Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 - 2015/12/17
REACH SVHC标准 - - No SVHC
ECCN代码 - - EAR99
