对比图
型号 LTST-C150YKT DX1119/YL HSMY-C150

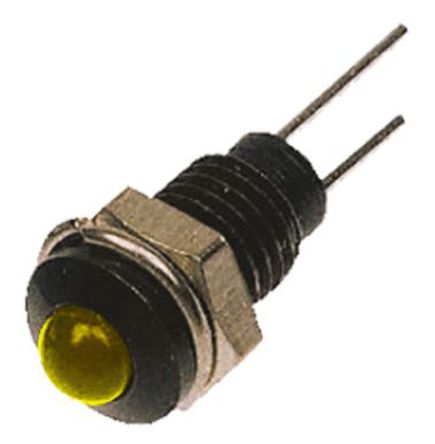

描述 Lite-On 1206 Package Chip LEDsThis family of LEDs, from Lite-On, are in the industry standard 1206 Chip LED package. They are available in a variety of colour options. Dimensions: 3.2 x 1.6 x 1.1 mm Viewing angle: 130° ### 可见光 LED，Lite-OnBULGIN DX1119/YL 发光二极管指示器 面板安装, 黄铜挡板, 黄色, 6.1 mm, 2 VDC, 20 mA, 2.5 mcd, 无评级Avago HSMx-C150 系列 LEDAvago Technologies 的 HSMx-C150 系列是表面安装 (SMT) 芯片 LED。 它们具有工业标准 3.2 x 1.6mm 体积，特别适用于各地使用。 HSMx-C150 芯片 LED 采用工业标准封装设计，易于处理和使用。 提供各种不同的 LED 颜色，提供九个紧凑型、单色封装。 HSMx-C150 芯片 LED 的合适应用包括：键盘背光、按钮背光、LCD 背光、符号背光和前面板指示灯。 HSMx-C150 系列的功能： \- 紧凑封装 \- 工业标准 1206 封装 \- 视角：170° \- 兼容 IR 焊接 \- 扩散式光学镜片 \- 工作温度范围 -40°C 至 +85°C \- 提供各种颜色 ### 可见光 LED，Avago Technologies
数据手册 ---
制造商 LiteOn (光宝) Bulgin Components (布尔金原器件) Broadcom (博通)
分类 发光二极管指示灯发光二极管
安装方式 Surface Mount Panel Surface Mount
引脚数 2 - 2
封装(公制) 3216 - 3216
封装 1206 - 1206
工作电压 2.1V ~ 2.6V 2 VDC 2.1V ~ 2.6V
针脚数 2 - 2
正向电压 2.1 V 2 V 2.1 V
波长 588 nm - 586 nm
发光强度 6.00 mcd 2.5 mcd 8 mcd
视角 130° 120° 170°
透镜样式 Non-Diffused - Diffused
峰值波长 585 nm - 589 nm
测试电流 10 mA - 20 mA
正向电压(Max) 2.6 V 2.1 V -
正向电流(Max) 20 mA 20 mA 30 mA
工作温度(Max) 85 ℃ 80 ℃ -
工作温度(Min) -55 ℃ -25 ℃ -
耗散功率(Max) 60 mW - 65 mW
额定电压(DC) - - 2.10 V
耗散功率 - 70.0 mW 65 mW
正向电流 - 20 mA 20 mA
额定电流 - 20 mA -
额定电压 - 2 V -
长度 3.20 mm 20 mm 3.2 mm
宽度 1.60 mm - 1.6 mm
高度 1.10 mm - 1.10 mm
封装(公制) 3216 - 3216
封装 1206 - 1206
颜色 Yellow - Yellow
工作温度 - -25℃ ~ 80℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Each Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2015/12/17
ECCN代码 EAR99 - -
