对比图

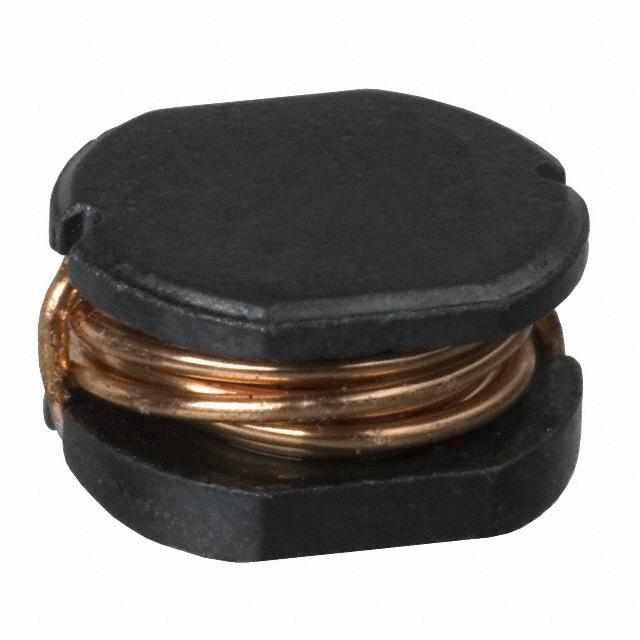

型号 PM105-821K SDR1006-821KL PM105-821K-RC
描述 820uH ±10% 240mABOURNS SDR1006-821KL 功率电感, 820uH, 10%容差, 101封装贴片功率电感 SMD Power Inductor
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 - 1006 SMD
额定电流 240 mA 240 mA 240 mA
电感 820 µH 820 µH 820 µH
自谐频率 2 MHz 2 MHz 2.00 MHz
Q值 - 10.0 10
屏蔽 No - No
电感公差 ±10 % ±10 % ±10 %
电阻(DC） 2.55 Ω 2.55 Ω 2.55 Ω
工作温度(Max) 100 ℃ 125 ℃ 125 ℃
工作温度(Min) -30 ℃ -40 ℃ -40 ℃
电阻(DC Max) 2.55 Ω 2.55 Ω 2.55 Ω
容差 ±10 % ±10 % -
测试频率 1 kHz 1 kHz -
长度 10.0 mm 9.8 mm 10.0 mm
宽度 9.00 mm - 9.00 mm
高度 5.8 mm 5.8 mm 5.8 mm
直径 10.0 mm - 10.0 mm
封装 - 1006 SMD
工作温度 -30℃ ~ 100℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Obsolete Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - 2016/06/20 -
