对比图

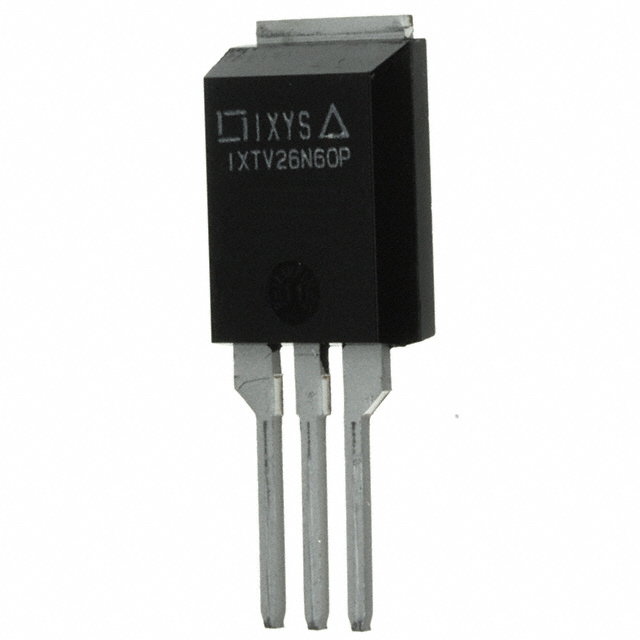

型号 IXFX26N60Q IXTV26N60P IXFV26N60P
描述 Trans MOSFET N-CH 600V 26A 3Pin(3+Tab) PLUS 247PLUS N-CH 600V 26APLUS N-CH 600V 26A
数据手册 ---
制造商 IXYS Semiconductor IXYS Semiconductor IXYS Semiconductor
分类 MOS管MOS管MOS管
安装方式 Through Hole Through Hole Through Hole
封装 TO-247-3 TO-220-3 TO-247-3
额定电压(DC) - 600 V 600 V
额定电流 - 26.0 A 26.0 A
通道数 - - 1
漏源极电阻 - - 270 mΩ
极性 - N-CH N-Channel
耗散功率 360W (Tc) 460W (Tc) 460 W
阈值电压 - - 5 V
输入电容 - 4.15 nF 4.15 nF
栅电荷 - 72.0 nC 72.0 nC
漏源极电压(Vds) 600 V 600 V 600 V
漏源击穿电压 - - 600 V
连续漏极电流(Ids) - 26.0 A 26.0 A
上升时间 - - 27 ns
输入电容(Ciss) 5100pF @25V(Vds) 4150pF @25V(Vds) 4150pF @25V(Vds)
下降时间 - - 21 ns
工作温度(Max) - - 150 ℃
工作温度(Min) - - 55 ℃
耗散功率(Max) 360W (Tc) 460W (Tc) 460W (Tc)
长度 - - 11 mm
宽度 - - 4.7 mm
高度 - - 15 mm
封装 TO-247-3 TO-220-3 TO-247-3
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Last Time Buy Obsolete Obsolete
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
