对比图

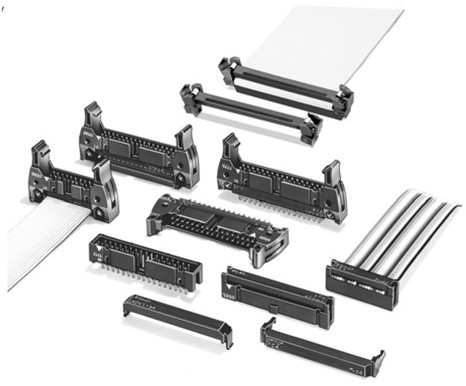

型号 09 18 516 7913 5102322-3 XG4A-1634
描述 HARTING 09 18 516 7913 线至板连接器, 短锁定, SEK 18系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排AMP FROM TE CONNECTIVITY 5102322-3 线至板连接器, 针座, 16路, 2.54MMOMRON ELECTRONIC COMPONENTS XG4A-1634 线至板连接器, 公, 16路, 2.54MM
数据手册 ---
制造商 Harting Technology Group (哈丁电子) TE Connectivity (泰科) Omron (欧姆龙)
分类 线对板连接器线对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm 2.54 mm -
触点数 16 16 16
极性 Male Male Male
触点电镀 Gold Gold Flash Gold
额定电流 1.00 A 1A/触头 3 A
绝缘电阻 - 5000 MΩ >1000MΩ @500VDC
排数 2 2 2
方向 - Right Angle -
易燃性等级 UL 94 V-0 UL 94 V-0 -
针脚数 16 16 16
安装角度 - 90.0 ° -
额定电流(Max) - 1A/触头 3 A
额定电压(Max) - 250 VAC 300 VAC
额定电压 - 250 VAC 300 V
工作温度(Max) - - 105 ℃
工作温度(Min) - - -55 ℃
接触电阻(Max) - - 20 mΩ
额定电压(AC) 350 V - -
接触电阻 20.0 mΩ - -
拔插次数 100 - -
长度 - 39.6 mm 39.6 mm
宽度 - 13.9 mm 27 mm
高度 - 8.53 mm 8.5 mm
引脚间距 2.54 mm 2.54 mm -
外壳颜色 - Black Black
颜色 Gray Black -
触点材质 Brass Phosphor Bronze Brass
工作温度 - -65℃ ~ 105℃ -55℃ ~ 105℃
外壳材质 - Thermoplastic -
产品生命周期 - Active Active
包装方式 Tray Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free Lead Free
ELV标准 - Compliant -
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - -
ECCN代码 - EAR99 EAR99
HTS代码 - 8536694040 8536694040
