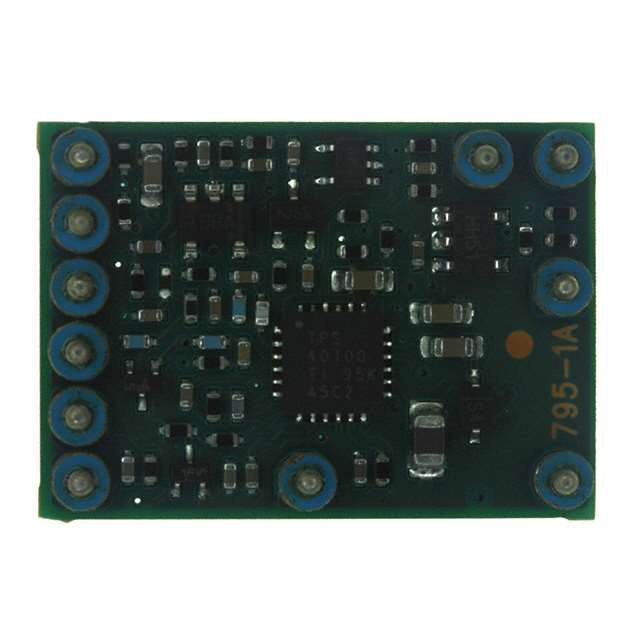

PTH04T241WAST和PTH04T241WAZ

对比图

型号 PTH04T241WAST PTH04T241WAZ PTH04T241WAS

描述 10 -A ， 2.2 V至5.5 V输入，非隔离，宽输出，具有TURBOTRANSâ ?? ¢调节电源模块 10-A, 2.2-V to 5.5-V INPUT, NON-ISOLATED, WIDE-OUTPUT, ADJUSTABLE POWER MODULE WITH TURBOTRANS™10 -A ， 2.2 V至5.5 V输入，非隔离，宽输出，具有TURBOTRANSâ ?? ¢调节电源模块 10-A, 2.2-V to 5.5-V INPUT, NON-ISOLATED, WIDE-OUTPUT, ADJUSTABLE POWER MODULE WITH TURBOTRANS™10 -A ， 2.2 V至5.5 V输入，非隔离，宽输出，具有TURBOTRANSâ ?? ¢调节电源模块 10-A, 2.2-V to 5.5-V INPUT, NON-ISOLATED, WIDE-OUTPUT, ADJUSTABLE POWER MODULE WITH TURBOTRANS™

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 11 11 11

封装 SMD-11 SMD-11 SMD-11

输出接口数 1 1 1

输出电压 0.69V ~ 3.6V 0.69V ~ 3.6V 0.69V ~ 3.6V

输出电流 10 A 10 A 10 A

调节输出数 1 1 1

拓扑结构 Buck Buck Buck

输入电压(Max) 5.5 V 5.5 V 5.5 V

输入电压(Min) 2.2 V 2.2 V 2.2 V

输出电流(Max) 10 A 10 A 10 A

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

输入电压 2.2V ~ 5.5V 2.2V ~ 5.5V 2.2V ~ 5.5V

电源电压(DC) - 5.00 V 5.00 V

额定功率 - - 36 W

输入电压(DC) - 2.20V ~ 5.50V 2.20V ~ 5.50V

输入电压(DC Max) - 5.5 V -

输入电压(DC Min) - 2.2 v -

输出电压(Max) - 3.6 V -

输出电压(Min) - 690 mV -

输出功率(Max) - 36 W -

高度 7.5 mm 8.33 mm 7.5 mm

封装 SMD-11 SMD-11 SMD-11

宽度 - 15.75 mm -

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tray Tray

RoHS标准 Non-Compliant RoHS Compliant Non-Compliant

含铅标准 Contains Lead Lead Free Contains Lead

REACH SVHC版本 - 2015/06/15 -
