对比图

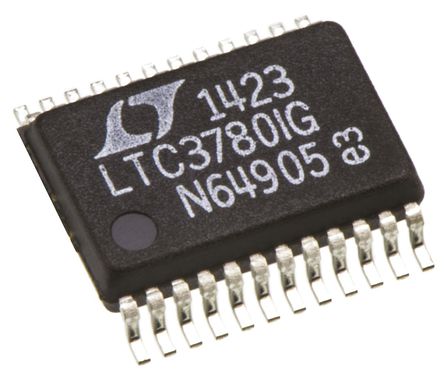

型号 LTC3780IG#TRPBF LTC3780IG#PBF LTC3780EG#TR
描述 DC DC Cntrlr Dual-OUT Synchronous Boost/Buck Controller 4V to 36V Input Automotive 24Pin SSOP T/RLinear Technology### 开关电压调节器，Linear Technology**Linear Technology** 的同步型和非同步型内部开关调节器 IC 产品系列效率高、输入电压范围广、且开关频率高达 4 MHz。 该系列控制器包括多种配置：从降压（下降），升压（上压）、降压-升压、正向、隔离、反相和反激控制器。 反激、正向和隔离控制器（一次侧和二次侧）提供解决方案，帮助更换背板型电源转换中使用的直流/直流砖型转换器。IC,SMPS CONTROLLER,CURRENT-MODE,CMOS,SSOP,24Pin,PLASTIC
数据手册 ---
制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) Linear Technology (凌力尔特)
分类 稳压芯片DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 24 24 24
封装 SSOP-24 SSOP-24 SSOP
频率 - 400 kHz -
电源电压(DC) - 4.00V (min) -
输出接口数 1 1 2
输出电压 0.8V ~ 30V 0.8V ~ 30V 0.8V ~ 30V
输出电流 - 3 A -
通道数 - 2 -
针脚数 - 24 -
开关频率 200kHz ~ 400kHz 440 kHz -
占空比 - 99 % -
输入电压(Max) 36 V 36 V 36 V
输入电压(Min) 4 V 4 V 4 V
输出电压(Max) - 30 V -
输出电压(Min) - 0.8 V -
输出电流(Max) 3 A 5 A 3 A
最大占空比 0.99 0.99 -
工作温度(Max) 125 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 - 1 % -
电源电压 - 4V ~ 36V -
电源电压(Max) - 36 V -
电源电压(Min) - 4 V -
输入电压 4V ~ 36V 4V ~ 36V -
长度 - 8.5 mm -
宽度 - 8.2 mm -
高度 - 1.95 mm -
封装 SSOP-24 SSOP-24 SSOP
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -
产品生命周期 Active Active Unknown
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free -
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
ECCN代码 - EAR99 -
