ELJ-ND82NJF和IMC0805ER82NJ01

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

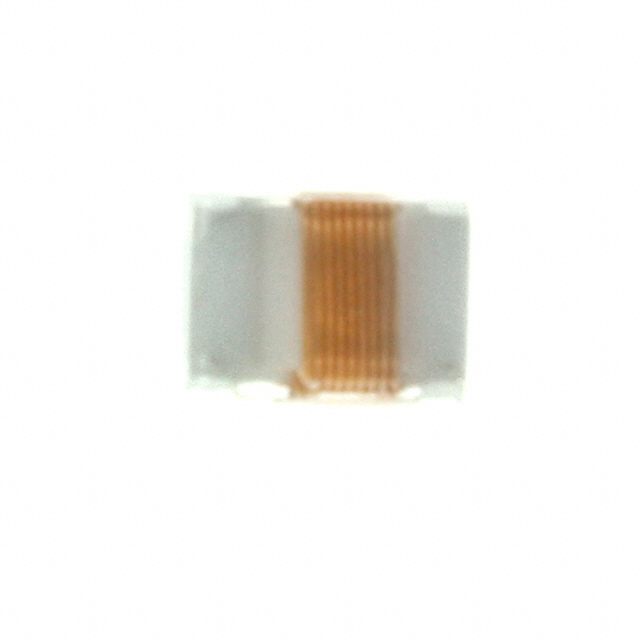

型号 ELJ-ND82NJF IMC0805ER82NJ01 B82498F3820J

描述 Inductor High Frequency Chip Wirewound 82nH 5% 100MHz 12Q-Factor 330mA 630mOhm DCR 0805 T/RInd High Frequency Wirewound 82nH 5% 150MHz 60Q-Factor Ceramic 500mA 0805 T/REPCOS  B82498F3820J  功率电感, 82nH, 0.5A

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) Epcos (爱普科斯)

分类 电感电感电感

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 2012 2012 2012

封装 0805 0805 0805

引脚数 - - 2

额定电流 330 mA 500 mA 500 mA

容差 ±5 % ±5 % ±5 %

电感 82 nH 82.0 nH 82 nH

自谐频率 1.1 GHz 1.35 GHz 1.5 GHz

屏蔽 No - No

测试频率 100 MHz 150 MHz 150 MHz

电阻(DC) ≤630 mΩ ≤320 mΩ ≤190 mΩ

电阻(DC Max) 630 mΩ - 0.19 Ω

Q值 - 60.0 60.0

电感公差 - - ±5 %

额定电流(DC) - - 500 mA

工作温度(Max) - - 150 ℃

工作温度(Min) - - 55 ℃

长度 2.00 mm 2 mm 2.3 mm

宽度 1.25 mm 1.25 mm 1.7 mm

高度 1.55 mm - 1.4 mm

封装(公制) 2012 2012 2012

封装 0805 0805 0805

工作温度 -20℃ ~ 85℃ -40℃ ~ 105℃ -55℃ ~ 125℃

产品生命周期 Unknown Active -

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 EAR99 - -

HTS代码 8504508000 - -
