对比图
型号 LMXS07E7M470FTAS SLF7045T-470MR75-PF ELL6UH470M

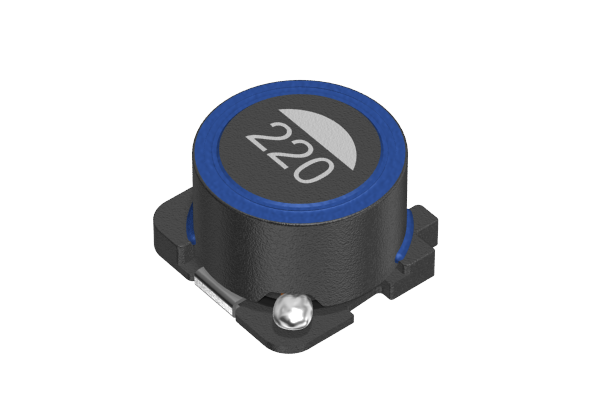

描述 AVX LMXS07E7M470FTAS 表面贴装功率电感器, LMXS系列, 47 µH, ± 20%, 屏蔽, 0.15 ohm, 750 mATDK SLF7045T-470MR75-PF 表面贴装功率电感器, SLF系列, 47 µH, ± 20%, 绕线, 0.125 ohm, 920 mAPANASONIC ELECTRONIC COMPONENTS ELL6UH470M 表面贴装功率电感器, ELL-6UH系列, 47 µH, ± 20%, 屏蔽, 0.16 ohm, 900 mA
数据手册 ---
制造商 AVX (艾维克斯) TDK (东电化) Panasonic (松下)
分类 贴片电感电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
封装 7mm x 7mm x 4.5mm 7045 metric 6.4mm x 6mm x 5mm
引脚数 - 2 2
额定电流 750 mA 920 mA -
容差 20 % ±20 % ±20 %
电感 47 µH 47 µH 47 μH
产品系列 LMXS SLF ELL6UH
电感公差 ±20 % ±20 % ±20 %
测试频率 100 kHz 100 kHz 100 kHz
电阻(DC） ≤150 mΩ ≤150 mΩ -
工作温度(Max) 125 ℃ 85 ℃ -
工作温度(Min) -40 ℃ -20 ℃ -
电阻(DC Max) 0.15 Ω 0.125 Ω 0.16 Ω
电阻 - 125 mΩ 160 mΩ
阻值偏差 - ±20 % -
屏蔽 - Yes Yes
自谐频率 - - 100 kHz
共振频率 - - 100 kHz
长度 6.7 mm 7 mm 6.4 mm
宽度 6.7 mm 7 mm -
高度 4 mm 4.5 mm 5 mm
封装 7mm x 7mm x 4.5mm 7045 metric 6.4mm x 6mm x 5mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 105℃ -
重量 - 0.6 g -
产品生命周期 Active Active Unknown
包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)
最小包装 - 1000 1000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/06/15 2018/06/27
ECCN代码 - EAR99 -
