对比图

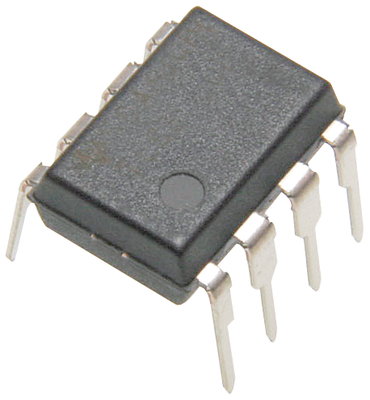

描述 ANALOG DEVICES OP270EZ 运算放大器, 双路, 5 MHz, 2个放大器, 2.4 V/µs, ± 4.5V 至 ± 18V, DIP, 8 引脚ANALOG DEVICES OP270GPZ 运算放大器, 双路, 5 MHz, 2个放大器, 2.4 V/µs, ± 4.5V 至 ± 18V, DIP, 8 引脚ANALOG DEVICES OP270FZ 运算放大器, 双路, 5 MHz, 2个放大器, 2.4 V/µs, ± 4.5V 至 ± 18V, DIP, 8 引脚
数据手册 ---
制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)
分类 运算放大器运算放大器运算放大器
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8
封装 CDIP-8 DIP-8 CDIP-8
电源电压(DC) 15.0 V 15.0 V 15.0 V
供电电流 4 mA 4 mA 4 mA
电路数 2 2 2
通道数 2 2 2
针脚数 8 8 8
共模抑制比 125 dB 90 dB 100 dB
输入电容 3.00 pF 3.00 pF 3.00 pF
带宽 5 MHz 5 MHz 5 MHz
转换速率 2.40 V/μs 2.40 V/μs 2.40 V/μs
增益频宽积 5 MHz 5 MHz 5 MHz
输入阻抗 20.0 GΩ 20.0 GΩ 20.0 GΩ
输入补偿电压 10 µV 50 µV 20 µV
输入偏置电流 5 nA 15 nA 10 nA
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
增益带宽 5 MHz 5 MHz 5 MHz
共模抑制比(Min) 106 dB 90 dB 100 dB
电源电压(Max) 18 V - -
电源电压(Min) 4.5 V - -
长度 10.29 mm 9.27 mm 10.29 mm
宽度 7.87 mm 6.35 mm 7.87 mm
高度 3.56 mm 3.3 mm 3.56 mm
封装 CDIP-8 DIP-8 CDIP-8
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 Non-Compliant RoHS Compliant Non-Compliant
含铅标准 Contains Lead Lead Free Contains Lead
REACH SVHC标准 No SVHC No SVHC No SVHC
军工级 Yes Yes Yes
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 EAR99 - -
