对比图
型号 EKMG101ELL220MHB5D ESMG101ELL220MHB5D SEK220M100ST

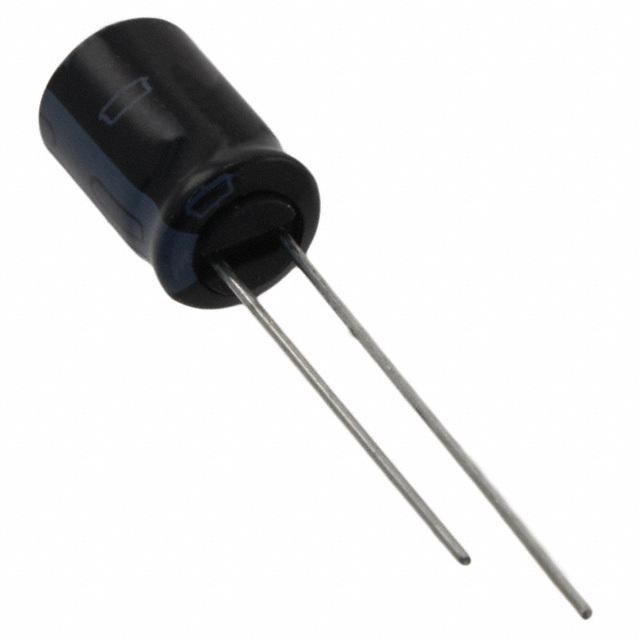

描述 UNITED CHEMI-CON EKMG101ELL220MHB5D 铝电解电容； 22uFUNITED CHEMI-CON ESMG101ELL220MHB5D 铝电解电容； 22uFCORNELL DUBILIER SEK220M100ST 铝电解电容, 22uF, 100V, 径向引线
数据手册 ---
制造商 Chemi-Con (贵弥功) Chemi-Con (贵弥功) Cornell Dubilier Electronics(CDE)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Radial
引脚数 2 2 2
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 3.5 mm 3.5 mm 3.5 mm
额定电压(DC) 100 V 100 V 100 V
电容 22 µF 22 µF 22 μF
容差 ±20 % ±20 % ±20 %
纹波电流 93 mA 130 mA -
纹波电流(高频) - 130mA @120Hz -
纹波电流(低频) - 234mA @100kHz -
工作温度(Max) 105 ℃ 85 ℃ 105 ℃
工作温度(Min) -55 ℃ -40 ℃ -55 ℃
额定电压 100 V 100 V 100 V
等效串联电阻(ESR) - - 6.03 Ω
产品系列 - - SEK
长度 11.5 mm 11.5 mm 11 mm
高度 11.5 mm 11.5 mm 11 mm
直径 8.00 mm 8.00 mm 8.00 mm
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 3.5 mm 3.5 mm 3.5 mm
脚长度 - - 15 mm
介质材料 Aluminum Electrolytic Aluminum Electrolytic Aluminum Electrolytic
工作温度 -55℃ ~ 105℃ -40℃ ~ 85℃ 105 ℃
产品生命周期 Unknown Active Active
包装方式 Bulk Bulk Each
寿命（小时） 1000h @105℃ 2000h @85℃ 1000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
HTS代码 8532220020 8532220020 -
