对比图
型号 TAJE156K050RNJ TAJE156K050SNJ TPSE156M050R0250

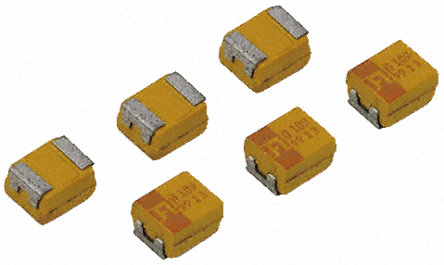

描述 AVX TAJE156K050RNJ 表面贴装钽电容, TAJ系列, 15 µF, ± 10%, 50 V, 2917 [7343 公制], E钽质电容器-固体SMDTPS 系列 20 至 50V 直流AVX 的 TPS 系列低 ESR 贴片式电容器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同的外壳尺寸。低 ESR（等效串联电阻） 高波纹电流能力 低功率和热消散 尺寸 (mm) --- | L | W | H | W1 | A 外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2 A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8 B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8 C | 6 | 3.2 | 2.6 | 2.2 | 1.3 D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3 E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3 V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4 W | 6 | 3.2 | 1.5 | 2.2 | 1.3 ### SMT 125°C
数据手册 ---
制造商 AVX (艾维克斯) AVX (艾维克斯) AVX (艾维克斯)
分类 钽电容钽电容
安装方式 Surface Mount - Surface Mount
引脚数 2 - 2
封装 7343 7343 7343
额定电压(DC) 50.0 V 50 V 50 V
工作电压 50 VDC - -
电容 15 µF 15 µF 15 µF
等效串联电阻(ESR) 600 mΩ - 250 mΩ
容差 ±10 % 10 % ±20 %
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
精度 ±10 % - -
额定电压 50 V - 50 V
产品系列 - TAJ -
长度 7.3 mm 7.3 mm 7.3 mm
宽度 4.3 mm 4.3 mm 4.3 mm
高度 4.1 mm 4.1 mm 4.1 mm
封装 7343 7343 7343
工作温度 -55℃ ~ 125℃ - -55℃ ~ 125℃
介质材料 - - Tantalum
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
最小包装 400 - 400
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2014/12/17 - 2015/12/17
ECCN代码 EAR99 - -
