对比图
型号 39-01-3023 39-01-3029 172343-1

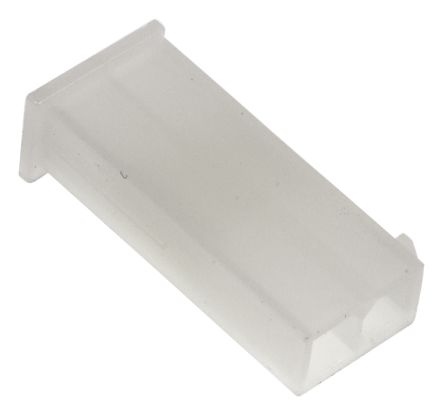

描述 MOLEX 39-01-3023 连接器外壳, 无安装耳, UL 94V-2, Mini-Fit Jr.系列, 插头, 2 路, 4.2 mm, 5558, 30490 Series Pin Crimp TerminalsMOLEX 39-01-3029 连接器外壳, 无安装耳, UL 94V-0, Mini-Fit Jr.系列, 插头, 2 路, 4.2 mm, 5558 Mini-Fit Jr.压接公端子TE CONNECTIVITY 172343-1 连接器外壳, Mini-Universal Mate-N-Lok系列, 插座, 2 路, 4.14 mm, Mini-Universal MATE-N-LOK Connectors
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) TE Connectivity (泰科)
分类 连接器外壳连接器外壳连接器外壳
封装 - - -
引脚间距 4.20 mm 4.19 mm 4.14 mm
触点数 2 2 2
极性 Male Male Female
额定电压(AC) - - 600 V
额定电流 12.9 A 9.00 A 9.5 A
绝缘电阻 - - 1000 MΩ
排数 2 2 1
电路数 - - 2
易燃性等级 - - UL 94 V-2
针脚数 2 2 2
拔插次数 - - 20
额定电流(Max) 13A/触头 13A/触头 9.5A/触头
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃ -20 ℃
额定电压(Max) - - 600 VAC
额定电压 - - 600 VAC
灼热丝测试标准 Non-Compliant Non-Compliant -
无卤素状态 Low Halogen Low Halogen -
长度 7.4 mm 7.4 mm 12.4 mm
宽度 23.9 mm 23.9 mm 23.7 mm
高度 23.9 mm 23.9 mm 23.7 mm
封装 - - -
引脚间距 4.20 mm 4.19 mm 4.14 mm
外壳颜色 Natural Natural Natural
颜色 Natural White Natural
材质 - - Nylon
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -20℃ ~ 105℃
外壳材质 Nylon - Nylon 6/6
产品生命周期 Active Active Active
包装方式 Bulk Bulk Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 - EAR99 EAR99
HTS代码 - 8538906000 8538906000
