对比图
型号 90120-0935 HTSW-115-24-G-S-LL 61301511121

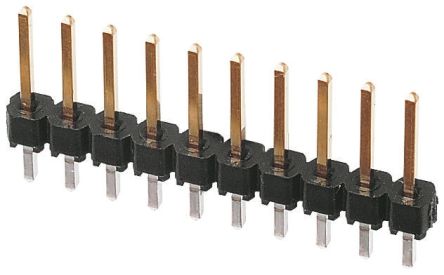

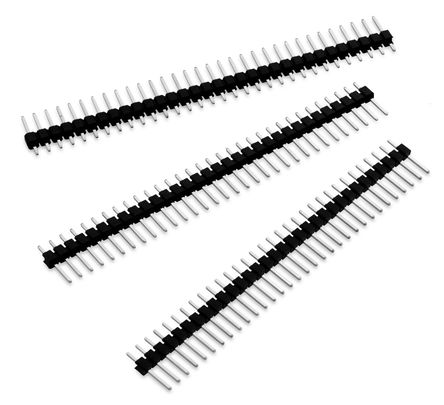

描述 MOLEX 90120-0935 线至板连接器, C-Grid III 90120系列, 15 触点, 针座, 2.54 mm, 通孔安装, 1 排SAMTEC HTSW-115-24G-S-LL Board-To-Board Connector, 2.54mm, 15Contacts, Header, HTSW Series, Through Hole, 1RowsWURTH ELEKTRONIK 61301511121 板至板连接, 垂直, WR-PHD系列, 15 触点, 针座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 Molex (莫仕) Samtec (申泰电子) Wurth Electronics (伍尔特)
分类 线对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚数 15 - -
引脚间距 - 2.54 mm -
触点数 15 15 15
极性 Male Male Male
触点电镀 Gold Gold Gold
额定电流 3 A - 3 A
排数 1 1 1
灼热丝测试标准 Non-Compliant - -
无卤素状态 Not Reviewed - -
方向 Vertical - -
电路数 14 - -
额定电流(Max) 3A/触头 - -
额定电压 350 V - 250 V
接触电阻(Max) 20 mΩ - -
绝缘电阻 - - 1 GΩ
针脚数 - - 15
工作温度(Max) - - 105 ℃
工作温度(Min) - - -40 ℃
外壳颜色 Black Natural -
触点材质 Brass Phosphor Bronze Copper
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -40℃ ~ 125℃
颜色 - - Black
产品生命周期 Unknown - Active
包装方式 - - Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 -
引脚间距 - 2.54 mm -
