对比图

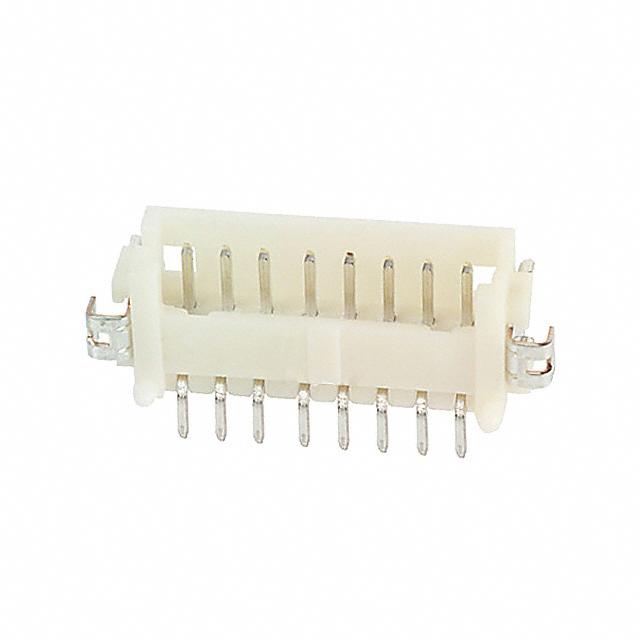

型号 DF13-8P-1.25H(51) DF13-8P-1.25H(21) DF13-8P-1.25H(50)
描述 Conn Shrouded Header HDR 8POS 1.25mm Solder RA SMD Embossed T/R集管和线壳 8P SNG ROW PIN HDR R/A SMT8 位置 1.25mm 间距 单排 直角 表面贴装 金 插针 针座
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器插头插座线对板连接器
安装方式 Surface Mount Solder Surface Mount
封装 - SMD -
引脚数 8 - -
引脚间距 1.25 mm - 1.25 mm
极性 - Male Male
绝缘电阻 - 500 MΩ >500MΩ @100VDC
排数 1 1 1
针脚数 8 8 8
工作温度(Max) - 85 ℃ -
工作温度(Min) - -35 ℃ -
触点电镀 Gold - Gold
触点数 - - 8
接触电阻 - - <30mΩ @100mA
额定电流(Max) - - 1 A
额定电压(Max) - - 150 VAC
接触电阻(Max) - - 30 mΩ
封装 - SMD -
长度 13.2 mm - 11.7 mm
宽度 5.00 mm - 5.00 mm
高度 3.60 mm - 3.6 mm
引脚间距 1.25 mm - 1.25 mm
触点材质 Brass Brass Brass
外壳颜色 Beige - Beige
颜色 Beige - Beige
工作温度 -35℃ ~ 85℃ - -
外壳材质 Plastic - Plastic
产品生命周期 Active Active Obsolete
包装方式 Tape - Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
