对比图

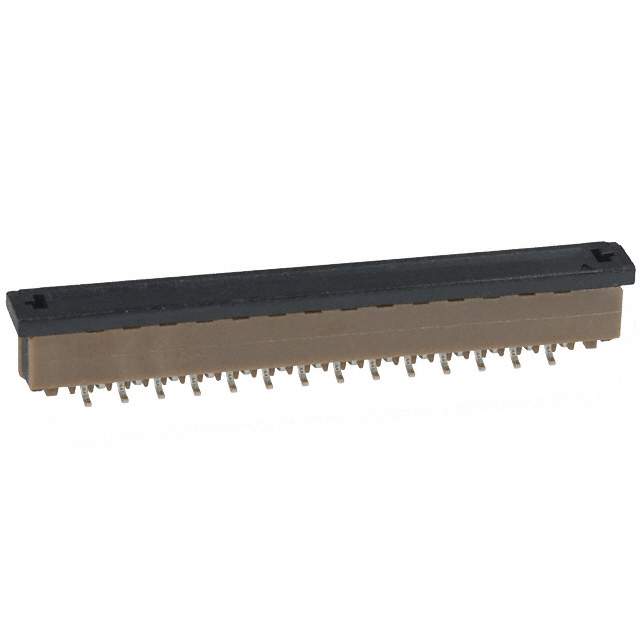

型号 52610-2633 SFW26S-2STE1LF 52610-2671
描述 MOLEX 52610-2633 连接器, FFC/ FPC板, ZIF, 26 触点, 插座, 1 mm, 表面安装Conn FFC/FPC Connector SKT 26POS 1mm Solder ST SMD Embossed T/RFFC & FPC连接器 26CKT SMT VERT RECPT
数据手册 ---
制造商 Molex (莫仕) FCI Electronics (法马通) Molex (莫仕)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 - 1.00 mm 1.00 mm
触点数 26 26 26
触点电镀 Tin Alloy Tin Alloy Tin over Nickel, Tin Alloy
额定电流 500 mA 1 A 500 mA
绝缘电阻 - 500 MΩ 100 MΩ
针脚数 26 26 26
拔插次数 30 20 30
额定电流(Max) 1A/触头 1A/触头 1A/触头
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ 55 ℃ -40 ℃
额定电压 - 100 V -
接触电阻(Max) - 30 mΩ 20 mΩ
极性 Female - Female
额定电压(DC) - - 125 V
额定电压(AC) - - 50.0 V
排数 1 - 1
易燃性等级 UL 94 V-0 - UL 94 V-0
接触电阻 20.0 mΩ - 20.0 mΩ
额定电压(Max) 125 V - 125 V
无卤素状态 Not Low Halogen - -
方向 Vertical - -
电路数 26 - -
长度 - 31.8 mm 32.6 mm
宽度 - 3.6 mm 3.6 mm
高度 5.75 mm 6.8 mm 5.75 mm
引脚间距 - 1.00 mm 1.00 mm
外壳颜色 Natural Brown Natural
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 - -55℃ ~ 105℃ -40℃ ~ 85℃
外壳材质 - - Thermoplastic
产品生命周期 Active Active Unknown
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free Lead Free
REACH SVHC标准 No SVHC - -
ECCN代码 - - EAR99
