对比图

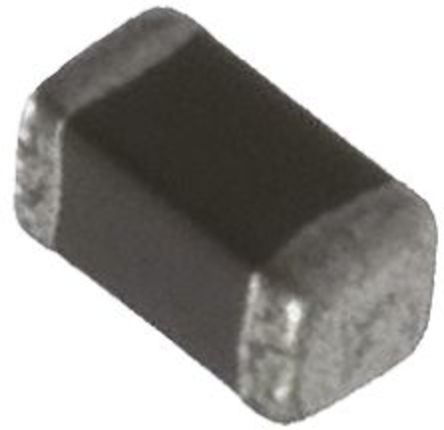

型号 MMZ1608D800B MMZ1608D800BT MMZ1608D800BTA00
描述 铁氧体磁珠 NEW MFG PN 810-MMZ1608D800BTA00贴片磁珠 0603 MMZ 系列这是一款多层贴片磁珠产品，采用磁性屏蔽设计，允许进行高密度安装 减少了导线之间的浮动能力，有助于显著改善高频性能 EMI 抑制有助于扩展至 GHz 范围 应用包括消除手机、便携式音频播放器等的信号线路噪声。 ### 磁珠 - 表面安装铁氧体磁珠
数据手册 ---
制造商 TDK (东电化) TDK (东电化) TDK (东电化)
分类 铁氧体铁氧体铁氧体
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - -
封装(公制) 1608 1608 -
封装 0603 0603 0603
频率 100 MHz - -
额定电流 500 mA - -
容差 25 % - -
电阻 350 mΩ - -
屏蔽 No - -
测试频率 100 MHz 100 MHz 100 MHz
电阻(DC） 350 mΩ - 0.3 Ω
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
电阻(DC Max) 0.3 Ω 0.3 Ω 350 mΩ
额定电流(Max) - - 500 mA
长度 1.6 mm 1.6 mm 1.75 mm
宽度 0.8 mm 0.8 mm 0.95 mm
高度 0.95 mm 0.8 mm 0.95 mm
封装(公制) 1608 1608 -
封装 0603 0603 0603
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 End of Life Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
最小包装 - - 4000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
ECCN代码 EAR99 - -
HTS代码 8504508000 - -
