对比图
型号 BLM21PG300SH1D BLM21PG300SN1D

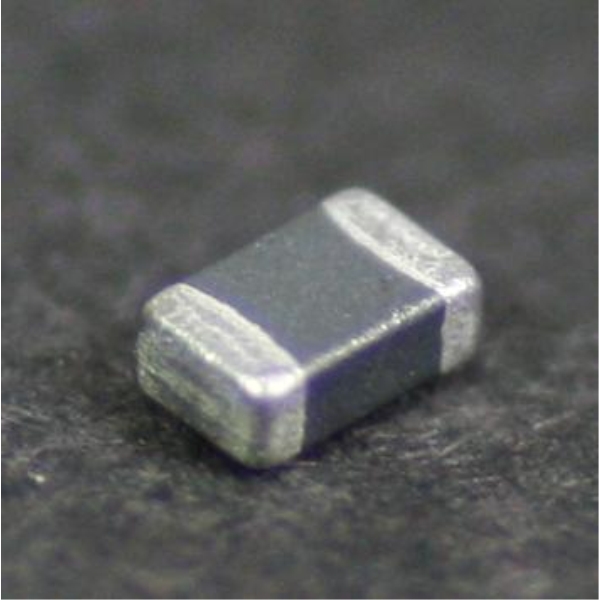

描述 0805 铁氧体滤波器 - BLM21P 系列Murata BLM 系列铁氧体磁珠无需接地连接,且特别适合用于具有不稳定接地线的电路。 在杂讯频率中,这些铁氧体磁珠旨在几乎像电阻器一样工作,保持信号波形不失真,并降低谐振的可能性。 外部电极的镍挡板结构可实现极好的耐热焊接。 滤波器由铁氧体珍珠白电感组成,设计用于消除连续电压线的 EMI。 BLM_P 铁氧体磁珠具有低直流电阻,使其特别适合用于高电流电路。 此系列铁氧体磁珠设计用于一般使用应用。 ### 磁珠 - 表面安装MURATA BLM21PG300SN1D 铁氧体磁珠, 0805, 30Ω阻抗
数据手册 --
分类 铁氧体铁氧体
安装方式 Surface Mount Surface Mount
引脚数 - 2
封装(公制) 2012 2012
封装 0805 0805
频率 - 100 MHz
额定电流 4 A 3 A
容差 25 % 25 %
电路数 1 1
电阻 30 Ω 30 Ω
屏蔽 No No
阻抗 30.0 Ω 30.0 Ω
测试频率 100 MHz 100 MHz
电阻(DC) 0.014 Ω 0.014 Ω
额定电流(Max) 4 A 4 A
额定电流(DC) 4 A 3 A
工作温度(Max) 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃
电阻(DC Max) 0.014 Ω 14 mΩ
长度 2 mm 2 mm
宽度 1.25 mm 1.25 mm
高度 0.85 mm 0.85 mm
封装(公制) 2012 2012
封装 0805 0805
材质 Ferrite Ferrite
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃
重量 0.01 g -
产品生命周期 Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
最小包装 4000 4000
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2014/06/16 -
ECCN代码 - EAR99
