对比图

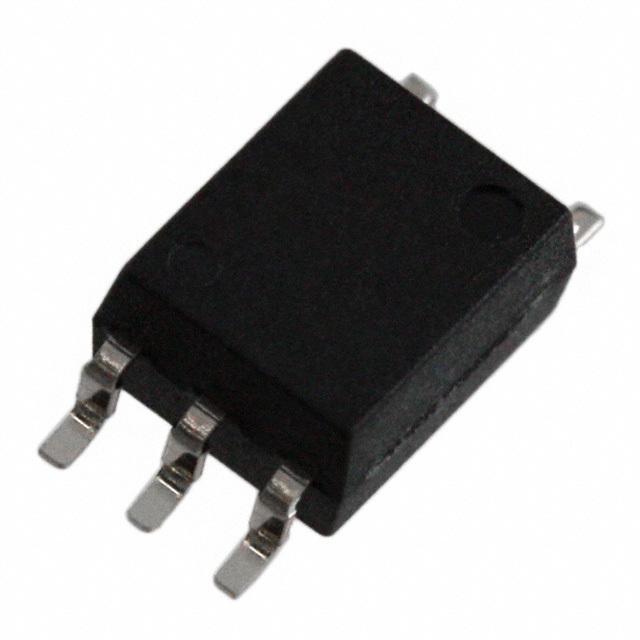

型号 TLP109(IGM-TPR,E) TLP109(IGM-TPL,E TLP109(IGM,E)
描述 Optocoupler DC-IN 1CH Transistor With Base DC-OUT 5Pin SO T/R高速光耦合器 Pwr Supply 30V 125 degC 3750 Vrms高速光耦合器 Photo-IC -0.5 to 30V 3750 Vrms 800ns
数据手册 ---
制造商 Toshiba (东芝) Toshiba (东芝) Toshiba (东芝)
分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5
封装 SO-6 SO-6 SO-6
正向电压 1.64 V 1.64 V 1.64 V
隔离电压 3750 Vrms 3750 Vrms 3750 Vrms
正向电流 20 mA 20 mA 20 mA
输出电压(Max) 20 V 20 V 20 V
输入电流(Min) 20 mA - -
通道数 - 1 1
耗散功率 - 40 mW 100 mW
正向电压(Max) - 1.85 V 1.85 V
正向电流(Max) - 20 mA 20 mA
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -55 ℃ -55 ℃
耗散功率(Max) - 100 mW 100 mW
封装 SO-6 SO-6 SO-6
高度 - - 2.1 mm
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Unknown Discontinued at Digi-Key Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 PB free 无铅 PB free
