对比图

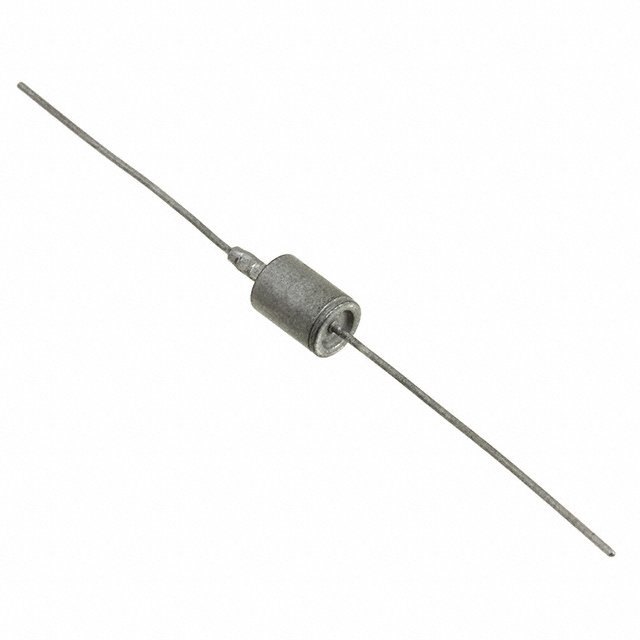

型号 1N5650A JANTXV1N5650A 1.5SMC15A
描述 1500 WATT单向瞬态电压抑制器 1500 WATT UNIDIRECTIONAL TRANSIENT VOLTAGE SUPPRESSOR1500 WATT单向瞬态电压抑制器 1500 WATT UNIDIRECTIONAL TRANSIENT VOLTAGE SUPPRESSORSMC 系列 15 V 1.5 kW 表面贴装 单向 瞬态电压抑制二极管 - DO-214AB
数据手册 ---
制造商 Microsemi (美高森美) Microsemi (美高森美) Littelfuse (力特)
分类 二极管二极管TVS二极管
安装方式 Through Hole Surface Mount Surface Mount
引脚数 2 2 2
封装 DO-13 DO-13 DO-214AB
钳位电压 70.1 V 70.1 V 21.2 V
测试电流 1 mA 1 mA 1 mA
脉冲峰值功率 1500 W 1500 W 1500 W
最小反向击穿电压 48.5 V 48.5 V 14.3 V
工作温度(Max) 175 ℃ - 150 ℃
工作温度(Min) -65 ℃ - -65 ℃
额定电压(DC) - - 15.0 V
额定功率 - - 1.50 kW
电路数 - - 1
针脚数 - - 2
正向电压 - - 3.5 V
耗散功率 - - 6.5 W
最大反向击穿电压 - - 15.8 V
工作结温 - - -65℃ ~ 150℃
最大反向电压(Vrrm) - 43.6V -
击穿电压 - 48.5 V -
封装 DO-13 DO-13 DO-214AB
长度 - - 8.13 mm
宽度 - - 6.22 mm
高度 - - 2.62 mm
工作温度 -65℃ ~ 175℃ (TJ) -65℃ ~ 175℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Bag Bag Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC版本 - - 2016/06/20
