对比图
型号 74AC32PC CD74AC32E SN74AC32NE4
描述 四2输入或门 Quad 2-Input OR Gate74AC 系列，Texas Instruments高级 CMOS 逻辑 工作电压：1.5 至 5.5 V 和 2 至 6 V 兼容性：输入 CMOS、输出 CMOS ### 74AC 系列74AC 系列，Texas Instruments高级 CMOS 逻辑 工作电压：1.5 至 5.5 V 和 2 至 6 V 兼容性：输入 CMOS、输出 CMOS ### 74AC 系列
数据手册 ---
制造商 Fairchild (飞兆/仙童) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Through Hole Through Hole Through Hole
引脚数 14 14 14

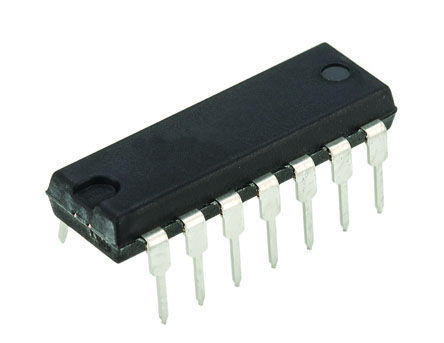

封装 DIP-14 PDIP-14 PDIP-14
电源电压(DC) 5.00 V 1.50V ~ 5.50V 2.00V ~ 6.00V
输出接口数 1 1 1
输出电流 24.0 mA 24.0 mA 24.0 mA
电路数 4 4 4
位数 - 4 4
传送延迟时间 - 119 ns 9.00 ns
电压波节 - 5.00 V, 3.30 V 5.00 V, 3.30 V
逻辑门个数 4 4 4
输出电流驱动 - -1.00 mA -1.00 mA
输入数 2 2 2
工作温度(Max) 85 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -55 ℃ -40 ℃
电源电压 2V ~ 6V 1.5V ~ 5.5V 2V ~ 6V
电源电压(Max) - 5.5 V -
电源电压(Min) - 1.5 V -
长度 - 19.3 mm 19.3 mm
宽度 - 6.35 mm 6.35 mm
高度 3.56 mm 4.57 mm 4.57 mm
封装 DIP-14 PDIP-14 PDIP-14
工作温度 -40℃ ~ 85℃ -55℃ ~ 125℃ -40℃ ~ 85℃
产品生命周期 Obsolete Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 EAR99 EAR99 -
