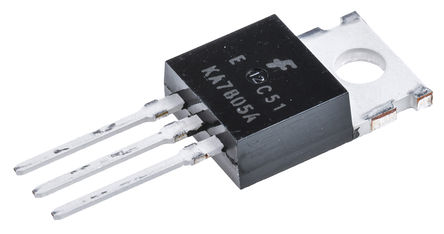

KA7805AETU和KA78M05TU

对比图

型号 KA7805AETU KA78M05TU UA7805CKCS

描述 FAIRCHILD SEMICONDUCTOR  KA7805AETU  线性稳压器, 固定, 7805, 10V至35V输入, 5V和1A输出, TO-220-3FAIRCHILD SEMICONDUCTOR  KA78M05TU  线性稳压器, 固定, 7805, 正向, 10V至35V输入, 5V和0.5A输出, TO-220-3TEXAS INSTRUMENTS  UA7805CKCS..  芯片, 三端稳压器, 5V

数据手册 ---

制造商 Fairchild (飞兆/仙童) Fairchild (飞兆/仙童) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Through Hole Through Hole Through Hole

引脚数 3 3 3

封装 TO-220-3 TO-220-3 TO-220-3

电源电压(DC) - - 25.0 V

输出接口数 1 1 1

输入电压(DC) 35.0V (max) 35.0V (max) 25.0V (max)

输出电压 5 V 5 V 5 V

输出电流 1 A 500 mA 1.5 A

针脚数 3 3 3

静态电流 5 mA 6 mA 4.30 mA

输出电容类型 - - Capacitor Free

跌落电压 2V @1A 2V @500mA 2V @1A

调节输出数 - - 1

输入电压(Max) 35 V 35 V 25 V

输入电压(Min) 10 V 10 V 7 V

输出电压(Min) 4.9 V - 5 V

输出电流(Max) 1 A 0.5 A 1.5 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) 0 ℃ 0 ℃ 0 ℃

输入电压 ≤35 V ≤35 V 7V ~ 25V

电源电压(Min) 7 V 7 V -

输出电压(Max) 5.1 V - -

精度 ±2 % - -

电源电压(Max) 20 V - -

长度 10.1 mm 10.1 mm 10.16 mm

宽度 4.7 mm 4.7 mm 4.58 mm

高度 9.4 mm 15.38 mm 8.7 mm

封装 TO-220-3 TO-220-3 TO-220-3

工作温度 0℃ ~ 125℃ 0℃ ~ 125℃ 0℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Each Each Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15

ECCN代码 EAR99 EAR99 -

香港进出口证 NLR - -
