对比图
型号 MC74VHC1G01DFT1G MC74VHC1G01DFT2 MC74VHC1G01DFT1
描述 74VHC1G 系列，On Semiconductor先进的 74VHC 高速硅门 CMOS 逻辑系列产品来自 ON Semiconductor，提供高速操作，类似于同等双极肖特基 TTL，同时保留了 CMOS 低功耗的优势。先进的高速低功耗 CMOS 逻辑 工作电压范围：2.7 至 5.5V 7V 容差的输入 单门封装 ### 74VHC 系列2输入与非门与开漏输出 2-Input NAND Gate with Open Drain OutputIC 与非门 MC74VHC1G01DFT1 SOT-353/SC-88A/SC70-5 marking/标记 VOZ
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 逻辑芯片逻辑控制器逻辑控制器
安装方式 Surface Mount Surface Mount Surface Mount

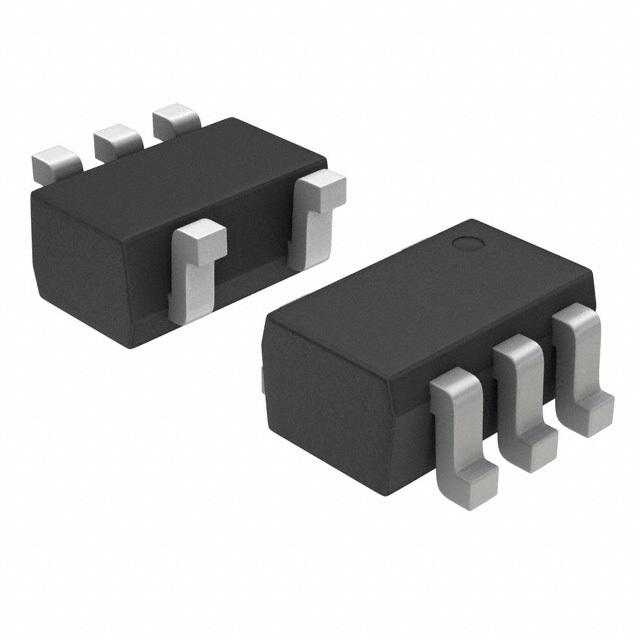

封装 SC-70-5 SC-70-5 SC-70-5
引脚数 5 - -
电源电压(DC) 5.50V (max) 5.50V (max) 5.50V (max)
电路数 1 1 1
逻辑门个数 1 1 1
输入数 2 2 2
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
电源电压 2V ~ 5.5V 2V ~ 5.5V 2V ~ 5.5V
无卤素状态 Halogen Free - -
输出接口数 1 - -
针脚数 5 - -
电源电压(Max) 5.5 V - -
电源电压(Min) 2 V - -
长度 2.2 mm 2.2 mm -
宽度 1.35 mm 1.35 mm -
高度 1 mm 1 mm -
封装 SC-70-5 SC-70-5 SC-70-5
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Unknown Unknown
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant Non-Compliant
含铅标准 Lead Free Contains Lead Contains Lead
ECCN代码 EAR99 EAR99 -
