LM3519MKX-20/NOPB和LM3519MK-20/NOPB

对比图

型号 LM3519MKX-20/NOPB LM3519MK-20/NOPB

描述 LED DRVR 4Segment 3.3V/5V 6Pin TSOT-23 T/RTEXAS INSTRUMENTS  LM3519MK-20/NOPB  芯片, 发光二极管驱动器, 升压, 白色, SOT-23-6, 整卷

数据手册 --

制造商 TI (德州仪器) TI (德州仪器)

分类 LED驱动器LED驱动器

安装方式 Surface Mount Surface Mount

引脚数 - 6

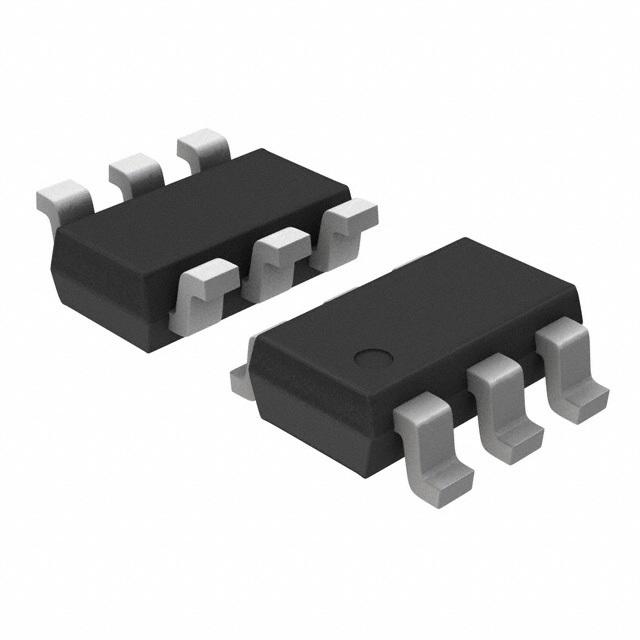

封装 TSOT-23-6 TSOT-23-6

频率 5.4 MHz 5.4 MHz

电源电压(DC) - 5.50V (max)

输出接口数 1 1

输入电压(DC) - 2.70V ~ 5.50V

输出电压 20 V 18.9 V

输出电流 - 20 mA

供电电流 - 900 mA

针脚数 - 6

静态电流 - 550 µA

调节输出数 - 1

开关频率 2.00 MHz 8 MHz

拓扑结构 - Boost

输入电压(Max) - 5.5 V

输入电压(Min) - 2.7 V

工作温度(Max) - 85 ℃

工作温度(Min) - -40 ℃

电源电压 - 2.7V ~ 5.5V

输入电压 - 2.7V ~ 5.5V

长度 - 2.97 mm

宽度 - 1.65 mm

高度 - 0.87 mm

封装 TSOT-23-6 TSOT-23-6

工作温度 -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA)

产品生命周期 Unknown Active

包装方式 Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC版本 - 2015/06/15
