对比图
型号 LM5002SD LM5002SD/NOPB LM5002SDX/NOPB
描述 Conv DC-DC Single Step Up 3.1V to 75V 8Pin LLP EP T/RTEXAS INSTRUMENTS LM5002SD/NOPB 直流-直流开关升压, 反激, 稳压器, 可调, 3.1V-75V输入, 1.26V-75V输出, 0.5A输出, WSON-83.1V 至 75V 宽输入电压、0.5A 电流模式升压、反激式、Sepic 转换器 8-WSON -40 to 125
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8

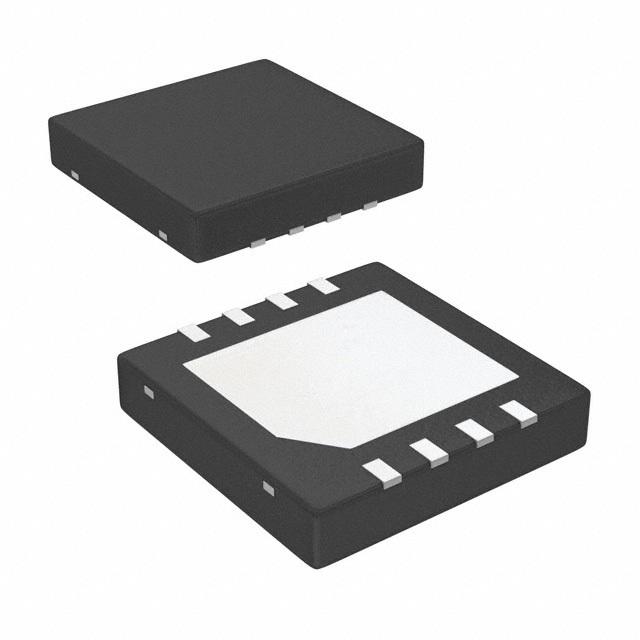

封装 WDFN-8 WDFN-8 WDFN-8
输出接口数 1 1 1
输出电压 - 1.26V ~ 75V 1.26V ~ 75V
输出电流 - 500 mA 500 mA
针脚数 - 8 -
静态电流 3.10 mA 3.1 mA 3.10 mA
调节输出数 1 1 1
开关频率 50kHz ~ 1.5MHz 780 kHz 50kHz ~ 1.5MHz
输入电压(Max) 75 V 75 V 75 V
输入电压(Min) 3.1 V 3.1 V 3.1 V
输出电压(Max) - 75 V -
输出电压(Min) 3.1 V 1.26 V 3.1 V
输出电流(Max) - 1 A -
工作温度(Max) - 125 ℃ -
工作温度(Min) - -40 ℃ -
电源电压 - 3.1 V -
输入电压 - 3.1V ~ 75V 3.1V ~ 75V
长度 - 4 mm -
宽度 - 4 mm -
高度 - 0.8 mm -
封装 WDFN-8 WDFN-8 WDFN-8
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - 2015/06/15 -
ECCN代码 - EAR99 -
