对比图
型号 2132415-9 B09B-XASK-1(LF)(SN)

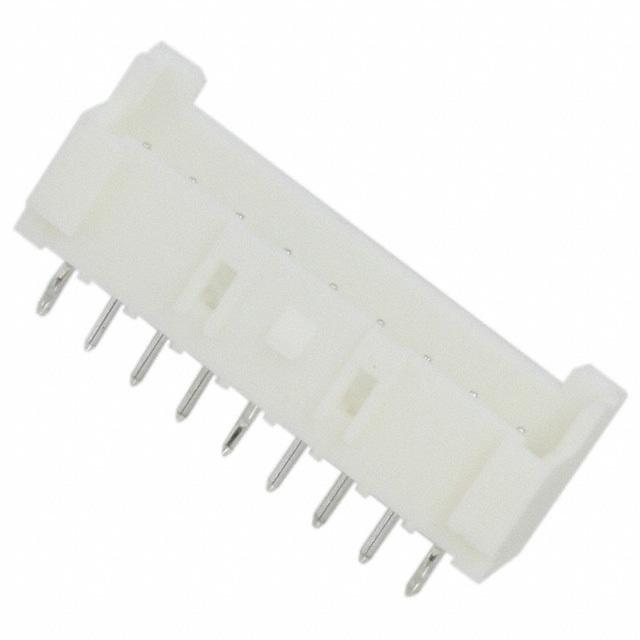

描述 集管和线壳 EP2.5 Shrouded HDR ASSY 9P VERT wo bossJST (JAPAN SOLDERLESS TERMINALS) B09B-XASK-1(LF)(SN) 线至板连接器, XA系列, 9 触点, 针座, 2.5 mm, 压配合, 1 排
数据手册 --
制造商 TE Connectivity (泰科) JST (日本压着端子)
分类 线对板连接器线对板连接器
安装方式 Through Hole Through Hole
封装 - Through Hole,P=2.5mm
触点数 9 9
极性 Male Male
触点电镀 Tin Tin
额定电流 - 3 A
绝缘电阻 - 1000 MΩ
排数 1 1
针脚数 9 9
额定电流(Max) 3A/触头 3 A
工作温度(Max) - 85 ℃
工作温度(Min) - -25 ℃
额定电压 250 VAC 250 V
接触电阻(Max) - 20 mΩ
方向 Vertical -
易燃性等级 UL 94 V-0 -
额定电压(Max) 250 VAC -
长度 - 25 mm
宽度 - 6.4 mm
高度 8.8 mm 8.8 mm
封装 - Through Hole,P=2.5mm
颜色 Natural Natural
触点材质 Brass Copper
工作温度 -55℃ ~ 105℃ -25℃ ~ 85℃
外壳颜色 White -
外壳材质 Nylon 6/6 -
产品生命周期 Active Active
包装方式 Bag Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/12/17
ELV标准 Compliant -
ECCN代码 EAR99 -
HTS代码 8536694040 -
