对比图
型号 MC74HCT138ANG SN74LS138N SN74HCT138NE4
描述 ON SEMICONDUCTOR MC74HCT138ANG 芯片, 74HCT CMOS逻辑器件TEXAS INSTRUMENTS SN74LS138N 逻辑芯片, 3-8线译码器/数据选择器, 16DIP74HCT 系列解码器/多路复用器，Texas InstrumentsTexas Instruments 的 74HCT 系列 CMOS 逻辑 IC 的一系列解码器、多路复用器、多路输出选择器和模拟开关。 输入的的 74HCT 系列与 74LSTTL 兼容，且产品使用硅门 CMOS 技术，以实现与 LSTTL 系列类似的工作速度，但带有低功耗的标准 CMOS 集成电路。### 74HCT 系列
数据手册 ---
制造商 ON Semiconductor (安森美) TI (德州仪器) TI (德州仪器)
分类 逻辑控制器逻辑控制器逻辑控制器
安装方式 Through Hole Through Hole Through Hole
引脚数 16 16 16

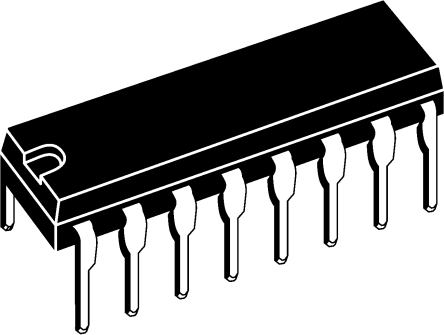

封装 DIP-16 PDIP-16 PDIP-16
电源电压(DC) 4.50V (min) 4.75V ~ 5.25V 4.50V ~ 5.50V
输出接口数 8 8 8
电路数 1 4 1
位数 - 8 8
电压波节 - 5.00 V 5.00 V
带宽 - 35.0 MHz 28.0 MHz
输出电流驱动 - -50.0 µA -1.00 mA
输入数 3 3 3
工作温度(Max) 125 ℃ 70 ℃ 85 ℃
工作温度(Min) -55 ℃ 0 ℃ -40 ℃
电源电压 4.5V ~ 5.5V 4.75V ~ 5.25V 4.5V ~ 5.5V
电源电压(Max) 5.5 V 5.25 V 5.5 V
电源电压(Min) 4.5 V 4.75 V 4.5 V
工作电压 4.5V ~ 5.5V - -
供电电流 160 μA - -
针脚数 16 16 -
通道数 - 8 -
耗散功率 - 1 mW -
长度 19.55 mm 19.3 mm 19.3 mm
宽度 - 6.35 mm 6.35 mm
高度 - 4.57 mm 4.57 mm
封装 DIP-16 PDIP-16 PDIP-16
工作温度 -55℃ ~ 125℃ 0℃ ~ 70℃ -40℃ ~ 85℃
产品生命周期 Unknown Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 2015/06/15 -
REACH SVHC标准 - No SVHC -
ECCN代码 EAR99 EAR99 EAR99
