对比图
型号 E-ULN2004A ULN2004AIN MC1413PG

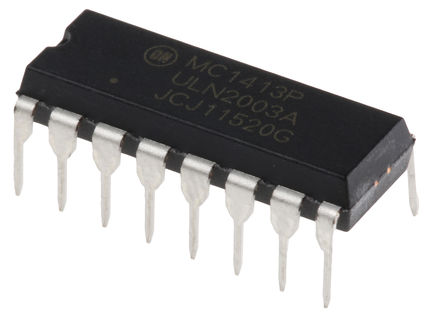

描述 PDIP NPN 50V 0.5A高压大电流达林顿晶体管阵列 HIGH-VOLTAGE HIGH-CURRENT DARLINGTON TRANSISTOR ARRAYON SEMICONDUCTOR MC1413PG 双极晶体管阵列, 达林顿, NPN, 50 V, 500 mA, 1000 hFE, DIP
数据手册 ---
制造商 ST Microelectronics (意法半导体) TI (德州仪器) ON Semiconductor (安森美)
分类 双极性晶体管双极性晶体管双极性晶体管
安装方式 Through Hole Through Hole Through Hole
引脚数 16 16 16
封装 DIP-16 PDIP-16 PDIP-16
额定电压(DC) 50.0 V 50.0 V -
额定电流 500 mA 500 mA 500 mA
极性 NPN NPN NPN
击穿电压(集电极-发射极) 50 V 50 V 50 V
集电极最大允许电流 0.5A 0.5A 0.5A
最小电流放大倍数(hFE) 1000 @350mA, 2V - 1000 @350mA, 2V
工作温度(Max) 85 ℃ 105 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -20 ℃
电源电压(DC) - - 30.0 V
无卤素状态 - - Halogen Free
输出电压 - 50.0 V 50 V
输出电流 - - 500 mA
针脚数 - - 16
直流电流增益(hFE) - - 1000
输入电压 - - 30 V
驱动器/包 - 7 -
封装 DIP-16 PDIP-16 PDIP-16
长度 - - 19.55 mm
宽度 - - 6.85 mm
高度 - - 3.43 mm
工作温度 150℃ (TJ) -40℃ ~ 105℃ (TA) 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
ECCN代码 EAR99 EAR99 EAR99
