对比图

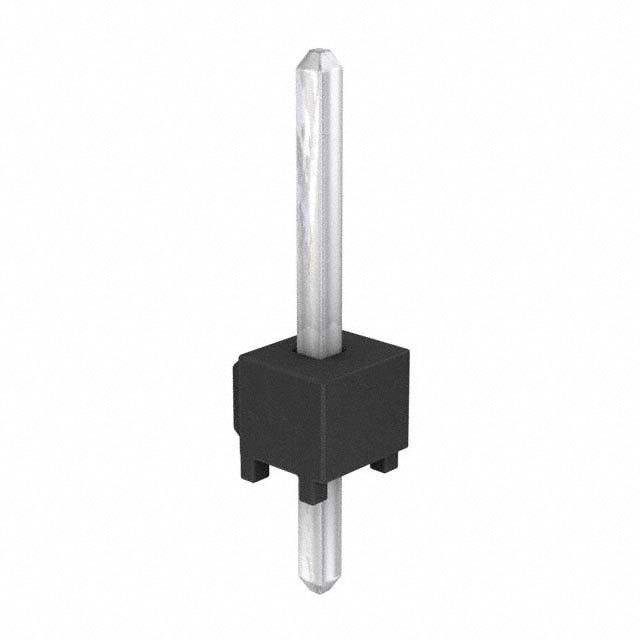

型号 TSW-101-07-G-S TSW-101-23-S-S TSW-101-07-T-S
描述 SAMTEC TSW-101-07-G-S 板至板连接, TSW系列, 1 触点, 针座, 2.54 mm, 通孔安装, 1 排Conn Unshrouded Header HDR 1POS Solder ST Thru-Hole板至板连接, 1 触点, 针座, TSW Series, 通孔安装, 1 排
数据手册 ---
制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 1 1 1
极性 Male Male Male
触点电镀 Gold Gold Tin
排数 1 1 1
针脚数 1 1 1
额定电流(Max) 6.3A/触头 6.3A/触头 6.3A/触头
工作温度(Max) - 125 ℃ 105 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电压(Max) - 550 VAC 550 VAC
长度 2.54 mm 2.54 mm 2.54 mm
宽度 2.54 mm 2.54 mm 2.54 mm
高度 8.38 mm 8.38 mm 8.38 mm
封装 - - -
引脚间距 2.54 mm 2.54 mm 2.54 mm
外壳颜色 Black Black Black
颜色 Black Black Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 105℃
外壳材质 Plastic Plastic Plastic
产品生命周期 Active Active Active
包装方式 Bulk Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
