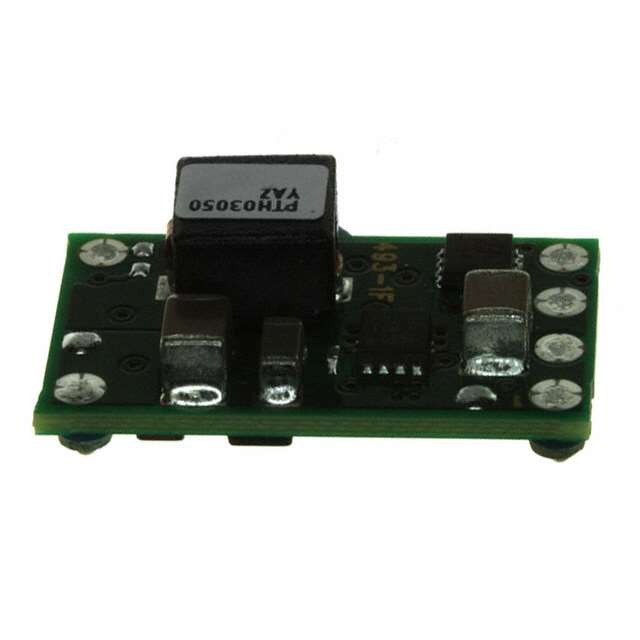

PTH03050YAS和PTH03050YAZ

对比图

型号 PTH03050YAS PTH03050YAZ PTH03050YAST

描述 用于 DDR/QDR 存储器的 6A 输出 3.3V 输入的总线终端电源模块 6-Surface Mount Module -40 to 85DDR 存储器电源解决方案，Texas Instruments专门设计用于 DDR 和 QDR 存储器应用中的总线端接。### DDR 存储器电源解决方案，Texas Instruments用于 DDR/QDR 存储器的 6A 输出 3.3V 输入的总线终端电源模块 6-Surface Mount Module -40 to 85

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 6 6 6

封装 DIP-6 DIP-6 DIP-6

电源电压(DC) 3.30 V 3.30 V 3.30 V

输出接口数 1 1 1

输入电压(DC) 2.95V ~ 3.65V 2.95V ~ 3.65V 2.95V ~ 3.65V

输出电压 0.55V ~ 1.8V 0.55V ~ 1.8V 0.55V ~ 1.8V

输出电流 6 A 6 A 6 A

静态电流 10.0 mA 10.0 mA 10.0 mA

调节输出数 1 1 1

拓扑结构 Buck Buck Buck

输入电压(Max) 3.65 V 3.65 V 3.65 V

输入电压(Min) 2.95 V 2.95 V 2.95 V

输出电流(Max) 6 A 6 A 6 A

额定功率(Max) - 10.8 W 10.8 W

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

输入电压 2.95V ~ 3.65V 2.95V ~ 3.65V 2.95V ~ 3.65V

额定功率 10 W 10 W -

易燃性等级 UL 94 V-0 UL 94 V-0 -

开关频率 550kHz ~ 650kHz 550kHz ~ 650kHz -

输出功率 - 50 W -

高度 8.25 mm 8.25 mm 8.25 mm

封装 DIP-6 DIP-6 DIP-6

长度 22.1 mm 22.1 mm -

宽度 12.6 mm 12.57 mm -

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

重量 2.90 g 2.90 g -

产品生命周期 Active Active Active

包装方式 Tray Tray Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Contains Lead
