对比图

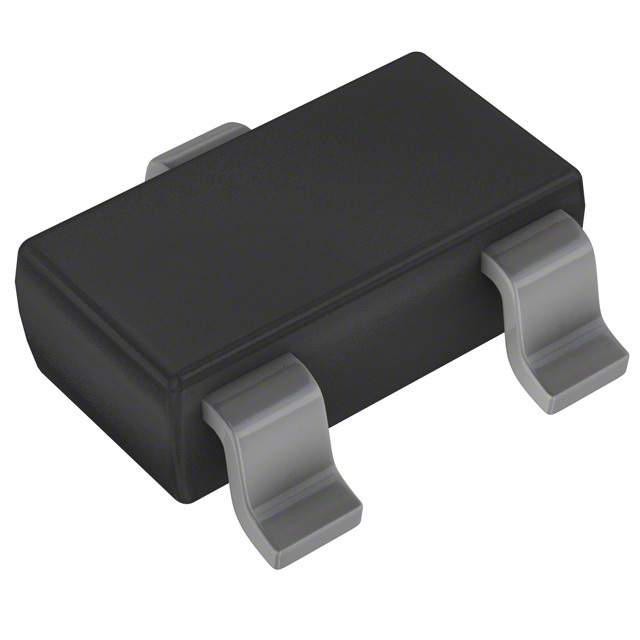

型号 ZLLS1000TA ZLLS1000TC PMEG4010ET,215
描述 ZLLS1000 系列 1.16 A 40 V 20 uA 大电流 低泄漏 肖特基 二极管 SOT-23肖特基二极管与整流器 1AlleakschPMEG4010ET 系列 40 V 1 A 表面贴装 MEGA 肖特基势垒 整流器 - SOT-23-3
数据手册 ---
制造商 Diodes (美台) Diodes (美台) NXP (恩智浦)
分类 肖特基二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
封装 SOT-23-3 SOT-23-3 SOT-23-3
引脚数 3 - 3
额定电压(DC) 40.0 V 40.0 V -
额定电流 1.60 A 1.60 A -
电容 26.0 pF 26.0 pF -
输出电流 ≤1.16 A ≤1.16 A -
正向电压 0.66 V 560mV @1A 640mV @1A
极性 Standard Standard -
反向恢复时间 5 ns 5 ns -
正向电压(Max) 560mV @1A 560mV @1A 640mV @1A
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) 55 ℃ -55 ℃ -65 ℃
工作结温 150℃ (Max) 150℃ (Max) 150℃ (Max)
热阻 80℃/W (RθJL) - 120℃/W (RθJL)
正向电流 1.16 A - 1000 mA
最大正向浪涌电流（Ifsm） 22 A - 9 A
正向电流(Max) 1160 mA - 1 A
耗散功率(Max) 1180 mW - 420 mW
耗散功率 625 mW - -
长度 3.05 mm 3.05 mm 3 mm
宽度 1.4 mm 1.4 mm 1.4 mm
高度 1 mm 1 mm 1 mm
封装 SOT-23-3 SOT-23-3 SOT-23-3
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free 无铅 Lead Free
REACH SVHC标准 No SVHC No SVHC -
工作温度 -55℃ ~ 150℃ - -65℃ ~ 150℃
ECCN代码 EAR99 - -
