09200042711和09 20 004 2711

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 09200042711 09 20 004 2711 1498300000

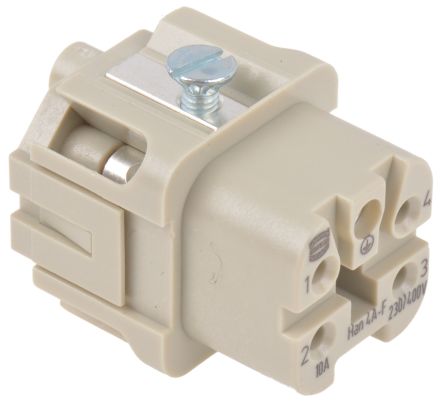

描述 HARTING  09200042711  环形连接器HARTING  09 20 004 2711  重载连接器插件, HAN 4A系列, 插座, 3A, 4 触点, 10 AWEIDMULLER  1498300000  重载连接器插件, 4+PE信号, HA系列, 插头, 3A, 5 触点, 16 A

数据手册 ---

制造商 Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子) Weidmuller (魏德米勒)

分类 连接配件直角工业连接器连接配件

基础参数对比

安装方式 Screw Through Hole Through Hole

引脚数 5 - -

触点数 5 4 5

极性 Female Female Male

触点电镀 Silver Silver Silver

额定电压(DC) 575 mV 230 V 250 V

额定电流 10 A 10 A 16 A

绝缘电阻 10000 MΩ - -

排数 2 2 2

易燃性等级 UL 94 V-0 - UL 94 V-0

针脚数 4 4 4

拔插次数 500 - -

额定电流(Max) 10 A - 16 A

工作温度(Max) 125 ℃ - -

工作温度(Min) -40 ℃ - -

额定电压 600 V - 250 V

额定电压(Max) - - 400 V

高度 21 mm 21 mm 36.4 mm

长度 - 21 mm 24 mm

宽度 - 26.9 mm 32.9 mm

颜色 Gray - Gray

触点材质 Copper Alloy Copper Alloy Copper Alloy

工作温度 -40℃ ~ 125℃ - -40℃ ~ 125℃

材质 - - Copper Alloy

产品生命周期 Active - Active

包装方式 Bulk Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17

REACH SVHC标准 - No SVHC No SVHC

ECCN代码 EAR99 - -
