对比图

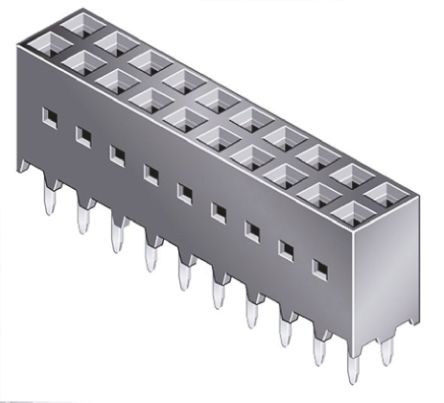

型号 76342-310LF SLW-110-01-S-D 1-215307-0
描述 AMPHENOL FCI 76342-310LF 板至板连接, Dubbox 76342系列, 10 触点, 插座, 2.54 mm, 通孔安装, 2 排SAMTEC SLW-110-01-S-D Board-To-Board Connector, 2.54mm, 20Contacts, Receptacle, SLW Series, Through Hole, 2RowsAMP FROM TE CONNECTIVITY 1-215307-0 线至板连接器, 垂直, AMPMODU HV-100系列, 20 触点, 插座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 FCI Electronics (法马通) Samtec (申泰电子) TE Connectivity (泰科)
分类 板对板连接器板对板连接器插头插座
安装方式 Through Hole Through Hole Through Hole
引脚数 - - 20
封装 - - -
引脚间距 2.54 mm 2.54 mm -
触点数 20 20 20
极性 Female Female Female
触点电镀 Gold Gold Gold, Tin
额定电流 3 A - 3 A
排数 2 2 2
方向 - - Vertical
易燃性等级 - - UL 94 V-0
针脚数 20 20 10
额定电流(Max) 3A/触头 5.2A/触头 3A/触头
接触电阻(Max) 20 mΩ 10 mΩ 12 mΩ
绝缘电阻 100 GΩ - -
额定电压 1 kV - -
工作温度(Max) - 125 ℃ -
工作温度(Min) - -55 ℃ -
额定电压(Max) - 406 VAC -
长度 25.32 mm 25.4 mm 25.4 mm
宽度 5.08 mm 4.95 mm 5.06 mm
高度 7 mm 4.57 mm 7 mm
封装 - - -
引脚间距 2.54 mm 2.54 mm -
外壳颜色 Blue Black Green
颜色 Blue Black Green
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 - -55℃ ~ 125℃ -65℃ ~ 105℃
外壳材质 - Plastic Polyester
产品生命周期 Active Active Active
包装方式 Tube Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2014/06/16
ECCN代码 - - EAR99
HTS代码 - - 8536694040
