对比图

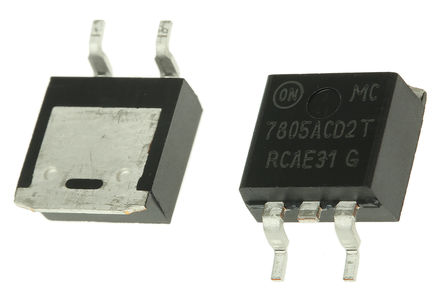

型号 MC7805ACD2TG MC7805ACD2TR4G MC7805CD2TG
描述 ON SEMICONDUCTOR MC7805ACD2TG 线性稳压器, 固定, 7805, 正向电压, 10V至35V输入, 5V和1A输出, TO-263-3ON SEMICONDUCTOR MC7805ACD2TR4G 新ON SEMICONDUCTOR MC7805CD2TG 5V, 1A正电压稳压器, TO-220-3封装
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 3 3 3
封装 TO-263-3 TO-263-3 TO-263-3
工作电压 7.5V ~ 20V - 7V ~ 20V
无卤素状态 Halogen Free Halogen Free Halogen Free
输出接口数 1 1 1
输出电压 5 V 5 V 5 V
输出电流 1 A 1 A 1 A
供电电流 - 6 mA 6.5 mA
针脚数 3 3 3
极性 P-Channel P-Channel P-Channel
静态电流 6 mA 3.2 mA 3.2 mA
跌落电压 2V @1A 2V @1A 2V @1A
热阻 - - 5℃/W (RθJC)
输入电压(Max) 35 V 35 V 35 V
输入电压(Min) 10 V 7 V 10 V
输出电压(Max) - - 5 V
输出电压(Min) - 5 V 5 V
输出电流(Max) 2.2 A 2.2 A 1 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) 0 ℃ 0 ℃ 0 ℃
精度 ±4 % ±4 % 4 %
电源电压 - - 35 V
电源电压(Max) - - 20 V
电源电压(Min) - - 7 V
输入电压 ≤35 V 35 V 35 V
额定电流 3.30 mA - -
输入偏置电流 3.30 mA - -
输入电压(DC) - 40.0V (max) -
长度 10.24 mm 10.23 mm 10.24 mm
宽度 9.35 mm 9.34 mm 9.35 mm
高度 30.02 mm 4.57 mm 30.02 mm
封装 TO-263-3 TO-263-3 TO-263-3
工作温度 0℃ ~ 125℃ 0℃ ~ 125℃ 0℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
